Cara Mendesain Sistem Katrol Ganda untuk Mengangkat Beban Lebih Efisien

Duduk terlalu lama di depan meja kerja sering kali melelahkan, begitu pula saat Anda berurusan dengan pengangkatan barang berat di area produksi atau proyek. Sistem katrol ganda bisa menjadi solusi praktis agar pekerjaan angka-mengangkat berjalan lebih ringan, hemat tenaga, dan jauh lebih efisien. Jika Anda ingin tahu cara merancang sistem katrol ganda yang benar, mari simak pembahasan lengkapnya.

Memahami Konsep Dasar dari Katrol Ganda

Sistem katrol ganda adalah alat sederhana yang membantu mengangkat beban berat dengan tenaga lebih kecil. Sistem ini sering digunakan di dunia industri dan konstruksi, terutama saat perlu menghemat tenaga tanpa harus menggunakan alat berat.

Komponen utama sistem katrol ganda:

• Katrol tetap: Dipasang di tempat yang tidak bergerak (biasanya di atas). Fungsinya mengubah arah tarikan tali.
• Katrol bergerak: Terpasang langsung pada beban. Katrol ini naik-turun saat beban diangkat dan membagi beban ke beberapa bagian tali.

Cara kerja sistem katrol ganda:

Saat Anda menarik ujung tali, beban tidak langsung berpindah ke tangan Anda. Beban tersebut dibagi ke beberapa jalur tali sesuai jumlah katrol yang dipakai. Hasilnya, gaya yang dibutuhkan untuk mengangkat beban jadi jauh lebih kecil.

Semakin banyak katrol dan segmen tali:

Semakin ringan tarikan yang Anda perlukan. Inilah alasan mengapa sistem katrol ganda sangat efektif untuk mengangkat barang berat, bahkan dengan tenaga manusia biasa.

Di dunia teknik, kemampuan meringankan beban ini disebut keuntungan mekanik atau Mechanical Advantage (MA).

MA = Berat beban / Gaya tarik

Jika ada 4 segmen tali menopang beban, maka gaya yang Anda keluarkan hanya ¼ dari berat total.

Sistem katrol ganda pada dasarnya memanfaatkan pembagian beban dan arah tarikan yang lebih mudah. Dengan memahami konsep dasar ini, Anda sudah selangkah lebih dekat untuk merancang sistem pengangkatan yang efisien dan aman.

Efisiensi Kerja Katrol Ganda & Pengaruh Gesekan

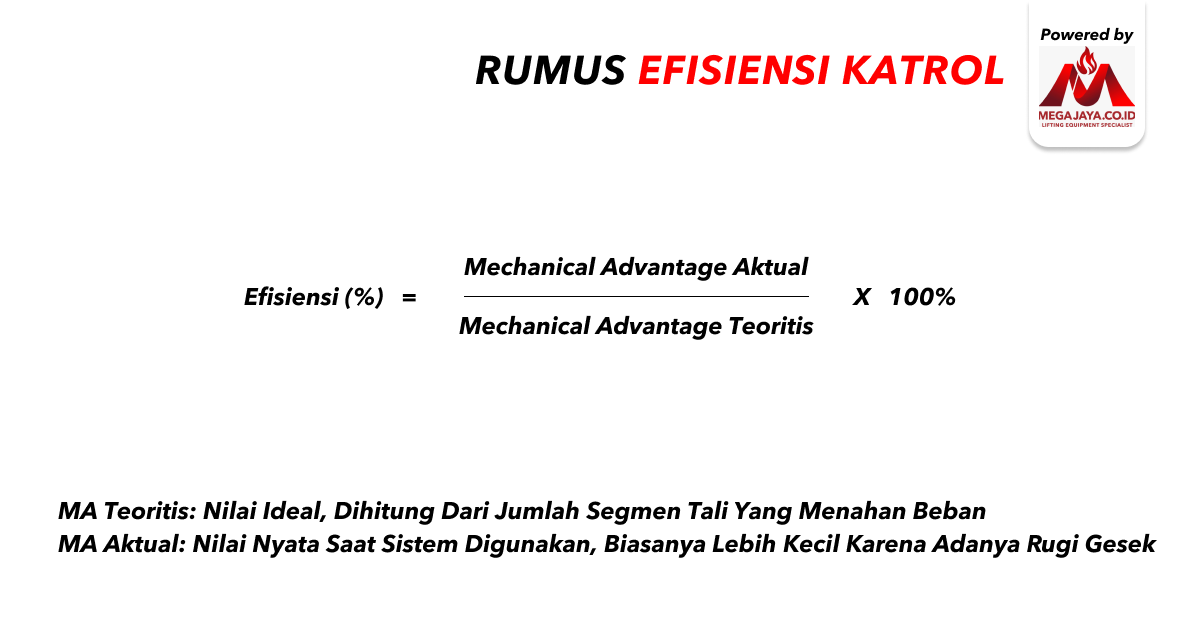

Efisensi katrol ganda adalah seberapa banyak tenaga yang benar-benar sampai ke beban dibandingkan dengan tenaga yang Anda keluarkan. Semakin tinggi efisiensi, semakin sedikit tenaga yang terbuang sia-sia.

Sumber rugi gesek pada sistem katrol ganda:

• Gesekan pada poros katrol
• Gesekan tali saat melilit piringan (sheave)
• Gesekan pada bantalan dan bagian-bagian penghubung lainnya

Akibat gesekan, gaya tarik yang harus Anda keluarkan jadi sedikit lebih besar dari hitungan ideal.

Rumus praktisnya:

Gaya tarik aktual = (Berat beban / jumlah tali) + gaya gesek

Efisiensi sistem katrol ganda di lapangan biasanya berkisar antara 66% sampai 80%, tergantung kondisi komponen dan kualitas perawatan. Jika katrol jarang dilumasi, atau tali mulai aus, efisiensi bisa turun drastis.

Tips agar efisiensi tetap tinggi:

• Gunakan sheave dan tali berkualitas
• Lakukan pelumasan rutin pada poros dan bantalan
• Pastikan tidak ada kotoran atau karat yang menempel di komponen

Dengan memahami pengaruh gesekan dan cara menjaga efisiensi, sistem katrol ganda Anda akan tetap optimal dan hemat tenaga.

Langkah-Langkah Efektif Mendesain Sistem Katrol Ganda

Agar sistem katrol ganda yang Anda buat benar-benar efisien dan aman, ada beberapa tahapan penting yang perlu diperhatikan. Berikut ini langkah-langkah yang dapat Anda ikuti:

1. Tentukan Kebutuhan Angkat

• Hitung berat beban maksimum yang akan diangkat (misal: 300 kg).
• Tambahkan faktor keamanan sekitar 10%.
• Contoh: Beban total = 300 kg + 10% (30 kg) = 330 kg, ditambah berat aksesori (misal 5 kg), jadi 335 kg.

2. Pilih Konfigurasi Katrol dan Hitung Mechanical Advantage (MA)

• Tentukan jumlah katrol dan segmen tali sesuai kebutuhan.
• Rumus MA:

MA = W / F = n

(W = berat beban, F = gaya tarik, n = jumlah tali penopang)

• Contoh: Jika ada 4 tali penopang, MA = 4. Artinya, gaya tarik yang dibutuhkan hanya 1/4 dari berat beban.

3. Hitung Dimensi Komponen Utama

• Diameter sheave (piringan katrol):

D = e₁ × e₂ × d

(d = diameter tali, e₁ dan e₂ = faktor desain, contoh e₁=25, e₂=0,9)

• Contoh: Untuk tali 4,2 mm, D = 25 × 0,9 × 4,2 ≈ 94,5 mm
• Tegangan tali:

σt = Q / (n × η)

(Q = beban total, n = jumlah tali, η = efisiensi, misal 0,97)

• Pastikan hasil perhitungan tidak melebihi beban kerja aman (WLL) dan faktor keamanan minimal 3.

4. Desain & Model Sistem

• Sketsa atau desain 3D sistem untuk menentukan posisi setiap komponen.
• Simulasikan jalur tali dan pastikan tidak terjadi gesekan berlebih atau tumpang tindih.

5. Fabrikasi & Perakitan

• Buat komponen sesuai ukuran yang sudah dihitung.
• Rakit sistem dengan cek ulang kekuatan setiap sambungan dan titik tumpu.

6. Uji coba & Optimasi

• Uji dengan beban bertahap, mulai dari ringan sampai maksimum.
• Catat efisiensi aktual dan periksa jika ada komponen yang berubah bentuk atau aus.
• Jika perlu, tambahkan katrol atau perbaiki jalur tali untuk meningkatkan efisiensi.

Dengan mengikuti langkah dan perhitungan ini, Anda bisa memastikan sistem katrol ganda yang dibuat benar-benar sesuai kebutuhan, aman, dan tahan lama di lapangan.

Checklist Penting Keamanan Sistem Katrol Ganda

Agar sistem katrol ganda selalu aman digunakan, berikut beberapa hal penting yang wajib Anda periksa secara rutin:

• Sheave dan Pulley

Periksa apakah ada retak, aus, atau deformasi. Pastikan diameter sheave minimal 20x diameter tali untuk mengurangi gesekan.

• Tali atau Rantai

Cek seluruh bagian dari ujung ke ujung. Ganti jika ada tanda-tanda karat, kinking, birdcaging, atau penurunan diabetes lebih dari 5%.

• Bearing dan Bantalan

Pastikan bearing berputar mulus tanpa bunyi aneh. Berikan pelumas secara rutin sesuai rekomendasi pabrik.

• Hook dan Pengait

Cek apakah ada deformasi, perubahan bentuk, atau mulut hook melebar lebih dari 15%. Pastikan ada pengaman (safety latch) di hook.

• Area Kerja dan Alat Pelindung Diri

Pastikan area kerja bersih dan tidak ada hambatan. Gunakan helm, sarung tangan, sepatu keselamatan, dan kacamata pelindung saat beroperasi.

• Pemeriksaan Harian

Lakukan pre-operational check: jalankan alat tanpa beban, dengarkan suara tidak biasa, dan periksa suhu gearbox tidak melebihi 80°C.

Baca juga: Bagaimana Cara Aman Dalam Mempertahankan Kontrol Beban Saat Memasang Beban

Rancang Sistem Katrol Ganda yang Efektif, Aman, dan Tahan Lama

Merancang sistem katrol ganda memang membutuhkan perhatian pada detail, mulai dari pemilihan material, perhitungan beban, hingga pemilihan dimensi sheave yang tepat. Dengan memahami konsep dasar, cara kerja, serta aspek efisiensi dan keamanan, Anda bisa membuat sistem pengangkatan yang ringan digunakan, serta aman dan tahan lama.

Jangan ragu untuk selalu melakukan pengecekan rutin dan mengikuti checklist keamanan sebelum mengoperasikan alat. Jika Anda ingin mendapatkan komponen katrol sesuai kebutuhan usaha, tim Mega Jaya siap membantu Anda menemukan solusi terbaik.

Yuk, pastikan semua proyek angkat-mengangkat Anda berjalan lebih efisien dan bebas risiko dengan sistem katrol ganda yang sudah dirancang dengan tepat!

FAQ

1. Apa itu sistem katrol ganda dan kapan sebaiknya digunakan?

Sistem katrol ganda adalah rangkaian gabungan katrol tetap dan katrol bergerak yang digunakan untuk mengangkat beban berat dengan tenaga lebih ringan. Sistem ini sangat cocok digunakan di proyek konstruksi, industri, atau bengkel ketika Anda perlu mengangkat barang berat tanpa bantuan mesin besar.

2. Bagaimana cara menghitung keuntungan mekanik (Mechanical Advantage/MA) pada sistem katrol ganda?

Keuntungan mekanik (MA) dihitung dengan rumus MA = jumlah tali penopang beban. Misalnya, jika ada 4 tali yang menopang beban, MA = 4, artinya gaya tarik yang dibutuhkan hanya ¼ dari berat total beban.

3. Apa saja komponen penting dalam sistem katrol ganda?

Komponen utama sistem katrol ganda meliputi katrol tetap, katrol bergerak, tali atau rantai, sheave (piringan katrol), hook, serta struktur pendukung. Masing-masing memiliki peran penting dalam membagi beban dan menjaga sistem tetap aman.

4. Mengapa pemilihan diameter sheave penting dalam sistem katrol ganda?

Diameter sheave harus minimal 20 kali diameter tali yang digunakan. Jika terlalu kecil, gesekan dan keausan tali meningkat, sehingga umur tali lebih pendek dan risiko kerusakan sistem lebih besar.

5. Bagaimana cara menjaga efisiensi dan keamanan sistem katrol ganda?

Lakukan perawatan rutin seperti pelumasan pada bearing, cek kondisi tali, sheave, dan hook, serta pastikan tidak ada komponen yang aus atau rusak. Selalu periksa checklist keamanan sebelum dan sesudah pemakaian untuk meminimalkan risiko kecelakaan.
