Jangan Salah Ukur! Simak Cara Tepat Menentukan Panjang Rantai

Dalam dunia pengangkutan dan rigging, panjang rantai memainkan peran vital dalam menentukan keberhasilan dan keselamatan proses pengangkatan. Kesalahan dalam memilih panjang rantai bisa berdampak serius—mulai dari beban yang tidak stabil, penurunan efisiensi kerja, hingga potensi kerusakan alat dan kecelakaan kerja.

Karena itu, artikel ini hadir untuk memberikan panduan lengkap dan praktis bagi Anda dalam menentukan panjang rantai yang ideal sesuai kebutuhan lapangan. Mari simak sampai tuntas agar Anda tak salah langkah!

Mengapa Panjang Rantai Sangat Krusial dalam Pengangkutan Beban Berat?

Panjang rantai menentukan seberapa jauh dan tinggi beban bisa diangkat. Jika terlalu pendek, ruang gerak terbatas. Jika terlalu panjang, bisa menimbulkan slack yang berbahaya.

Selain itu, panjang rantai memengaruhi sudut angkat (lifting angle). Sudut yang terlalu sempit meningkatkan tekanan dan risiko ketidakseimbangan beban.

Dengan panjang yang tepat, distribusi beban menjadi seimbang dan pengangkatan berlangsung lebih aman, stabil, dan efisien.

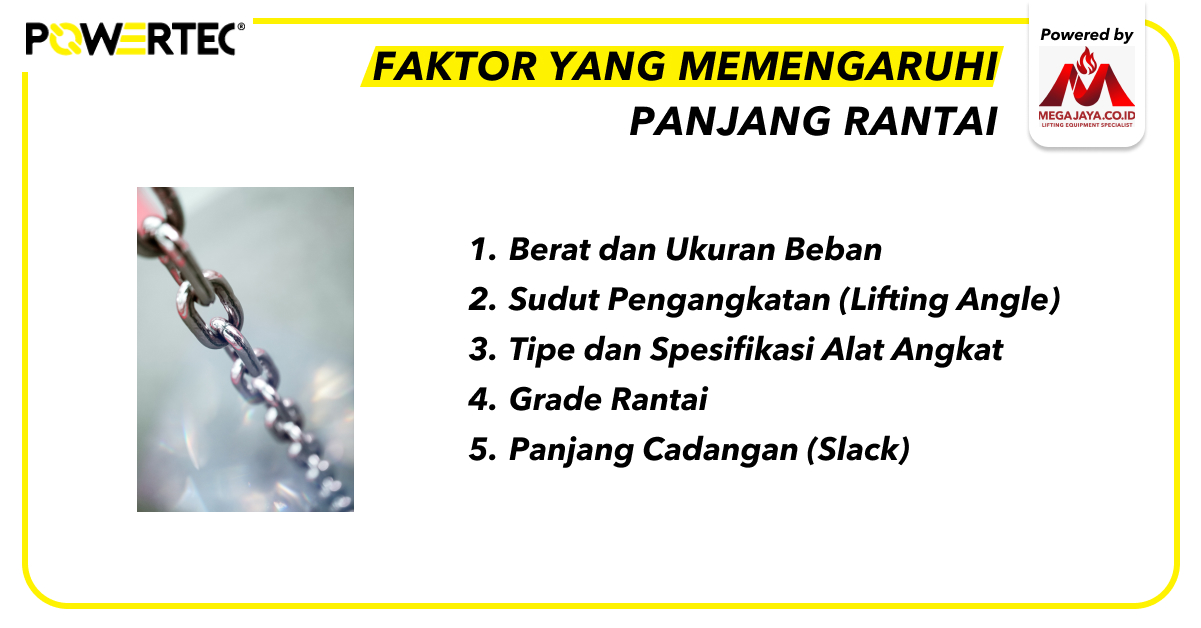

Apa Saja Faktor yang Memengaruhi Panjang Rantai yang Ideal?

Menentukan panjang rantai yang ideal tidak bisa asal tebak. Ada beberapa faktor teknis yang wajib dipertimbangkan, berikut penjelasannya:

1. Berat dan Ukuran Beban

Semakin besar dan berat beban yang akan diangkat, maka semakin kompleks pula perhitungannya. Panjang rantai harus disesuaikan dengan titik angkat yang aman berdasarkan dimensi dan massa bahan tersebut. Beban besar juga menuntut rantai dengan Working Load Limit (WLL) yang lebih tinggi.

2. Sudut Pengangkatan (Lifting Angle)

Sudut antara rantai dan garis vertikal sangat berpengaruh terhadap panjang rantai yang dibutuhkan. Sudut yang lebih sempit (misalnya 30°) akan membutuhkan rantai yang jauh lebih panjang dibanding sudut 90° (vertikal). Pengabaian sudut ini bisa menyebabkan beban miring atau ketegangan berlebih pada sling.

3. Tipe dan Spesifikasi Alat Angkat

Jenis hoist atau crane yang digunakan—seperti lever block, chain hoist, atau overhead crane—menentukan bagaimana panjang rantai harus disesuaikan. Masing-masing alat memiliki karakteristik berbeda terkait jangkauan, ketinggian pengangkatan, dan cara distribusi beban.

4. Grade Rantai

Tingkat mutu rantai (grade) berpengaruh terhadap kekuatan, berat, dan fleksibilitasnya. Misalnya:

• Grade 80 banyak digunakan di industri rigging umum.
• Grade 100 lebih kuat 25% dari Grade 80, meskipun lebih ringan, sehingga bisa digunakan dengan panjang rantai yang lebih efisien.

Pemilihan grade yang tepat membantu menentukan panjang rantai secara optimal tanpa mengorbankan kekuatan.

5. Panjang Cadangan (Slack)

Sering kali diabaikan, slack adalah panjang tambahan yang dibutuhkan untuk menyesuaikan gerakan dinamis beban, perubahan posisi, atau kebutuhan fleksibilitas selama proses pengangkatan. Tanpa slack yang memadai, rantai bekerja dalam kondisi tegang penuh, yang meningkatkan risiko putus atau beban tidak stabil.

Jenis-Jenis Rantai Angkat dan Perbedaan Fungsinya

Memilih panjang rantai saja tidak cukup—jenis rantai juga perlu diperhatikan. Setiap tipe memiliki karakteristik unik dan peruntukan yang berbeda. Berikut ini penjelasan lengkapnya:

A. Grade 80 vs Grade 100

Keduanya disetujui oleh OSHA dan ASME untuk pengangkatan overhead, tapi ada perbedaan signifikan:

• Grade 80: Kuat, fleksibel, dan paling umum digunakan.
• Grade 100: Sekitar 25% lebih kuat dengan bobot lebih ringan dan daya tahan abrasi lebih baik. Cocok untuk aplikasi yang memerlukan rantai kuat namun tetap ringan, terutama jika efisiensi bobot menjadi pertimbangan utama.

B. Rantai Single Leg vs Multi-Leg Sling Chain

• Single leg sling: Digunakan untuk pengangkatan vertikal langsung dari satu titik angkat. Rantai ini simpel dan efektif untuk beban yang simetris dan ringan.
• Multi-leg sling: Digunakan untuk beban besar, panjang, atau tidak simetris. Memberikan distribusi beban yang lebih merata dan stabilitas yang lebih tinggi.

C. Rantai Standar vs Custom-Made

• Rantai Standar: Rantai siap pakai yang tersedia dalam ukuran umum, cocok untuk kebutuhan umum.

• Custom-Made: Dirancang khusus sesuai kebutuhan Anda—dari panjang, jumlah kaki rantai, tipe pengait, hingga material. Ideal untuk proyek-proyek dengan spesifikasi unik atau kompleksitas tinggi.

Rumus dan Panduan Menghitung Panjang Rantai Angkat

Secara umum, panjang rantai angkat dipengaruhi oleh dua hal utama: tinggi pengangkatan dan sudut angkat (lifting angle). Semakin kecil sudut dari garis vertikal, semakin panjang rantai yang dibutuhkan, karena rantai bekerja pada posisi diagonal, bukan vertikal lurus.

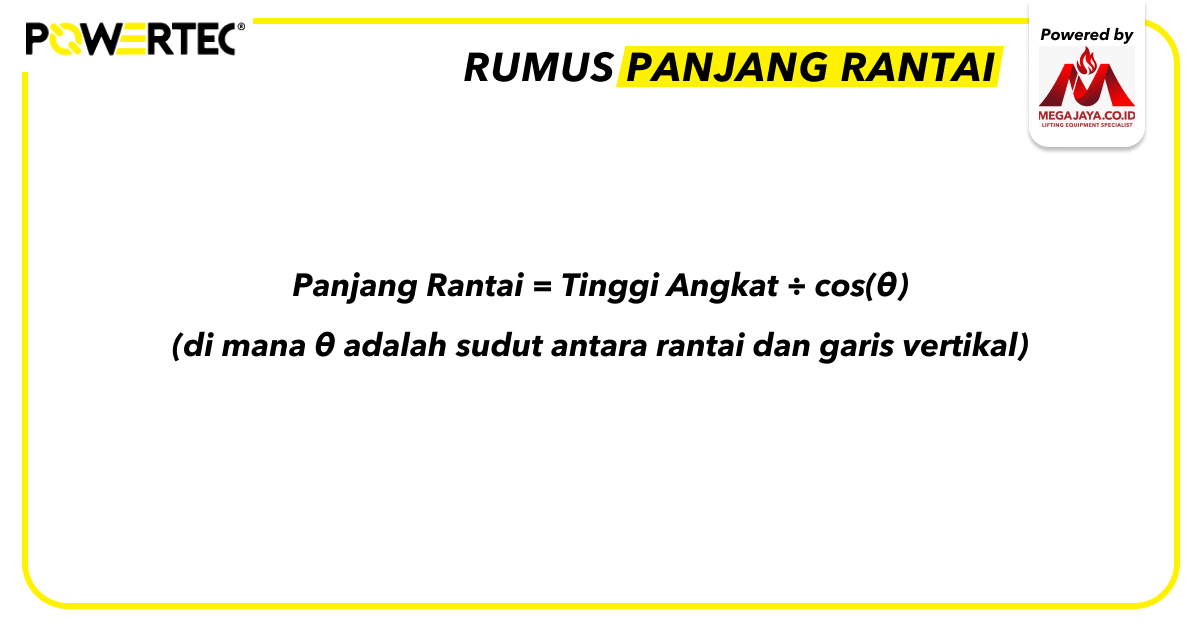

Rumus Dasar Menghitung Panjang Rantai

Untuk menghitung panjang rantai berdasarkan sudut angkat, digunakan rumus dasar berikut:

Jika sudut pengangkatan lebih menyempit, nilai cos(θ) akan menurun, sehingga panjang rantai yang dibutuhkan akan semakin besar.

Tabel Estimasi Panjang Rantai Berdasarkan Sudut

Untuk memudahkan perhitungan di lapangan, berikut adalah tabel estimasi panjang rantai berdasarkan tinggi angkat dan sudut pengangkatan:

Usahakan untuk menggunakan sudut yang realistis sesuai dengan kondisi rigging di lapangan. Jika memungkinkan, sudut 60° atau lebih tegak direkomendasikan untuk keamanan dan efisiensi.

Panduan Praktis Penggunaan Rumus

Untuk mempermudah proses perencanaan, berikut langkah-langkah yang dapat Anda ikuti:

• Ukur tinggi angkat bersih dari titik beban ke titik kait alat angkat.

• Pekirakan sudut angkat berdasarkan panjang sling dan jarak antar titik angkat.

• Terapkan rumus atau gunakan tabel untuk menentukan panjang minimum rantai yang diperlukan.

• Tambahkan panjang cadangan (slack) sekitar 10-15% sebagai toleransi pergerakan dinamis beban.

Apa Kesalahan Umum dalam Menentukan Panjang Rantai Angkat?

Banyak kesalahan umum yang terjadi bukan karena kurangnya alat, tetapi karena kurangnya pemahaman terhadap prinsip dasar rigging. Beberapa kesalahan berikut perlu Anda waspadai agar tidak menimbulkan risiko keselamatan dan kerugian operasional:

• Mengabaikan Faktor Sudut Angkat

Ketika sudut terlalu sempit, gaya tarik pada rantai menjadi lebih besar dan dapat menyebabkan beban bergeser, tidak seimbang, bahkan lepas dari sling. Banyak kasus kegagalan angkat terjadi karena dianggap cukup panjang untuk tinggi tertentu, tetapi ternyata sudutnya tidak memungkinkan.

• Menggunakan Panjang Rantai Tetap untuk Berbagai Skenario

Setiap proyek pengangkatan memiliki karakteristik unik—mulai dari bentuk beban, tinggi angkat, hingga jenis alat yang digunakan. Namun, masih banyak yang menggunakan satu jenis dan ukuran rantai untuk berbagai skenario, tanpa memperhatikan kebutuhan spesifik. Hasilnya, rantai bisa terlalu panjang atau terlalu pendek.

• Tidak Memasukkan Toleransi Cadangan

Panjang rantai yang digunakan harus memiliki cadangan (slack) untuk mengantisipasi dinamika di lapangan—seperti pergerakan beban, goyangan, atau perubahan sudut mendadak. Mengabaikan toleransi ini dapat membuat rantai bekerja di luar batas aman, yang berujung pada keausan cepat hingga potensi putus.

Pentingnya Panjang Rantai yang Tepat untuk Efisiensi dan Keselamatan

Panjang rantai yang ideal bukan hanya tentang mencapai titik angkat, tetapi juga menyangkut efisiensi kerja, keamanan operasional, dan daya tahan alat. Saat Anda memahami cara menghitung, memilih jenis rantai yang sesuai, serta menghindari kesalahan umum, maka proses rigging bisa berjalan lebih stabil, cepat, dan aman.

Di Mega Jaya, kami menyediakan berbagai jenis rantai berkualitas industri yang dirancang untuk memenuhi kebutuhan lifting dan rigging profesional, antara lain:

• Rantai Baja (Load Chain) untuk pengangkatan berat dengan daya tahan tinggi.

• Rantai Galvanis (Galv Chain) yang tahan karat dan cocok untuk penggunaan luar ruang atau lingkungan lembap.

• Rantai Stainless Steel (SS Chain) dengan ketahanan tinggi terhadap korosi, ideal untuk industri makanan, kimia, dan kelautan.

Jika Anda merasa masih ragu dalam menentukan spesifikasi atau panjang rantai yang paling cocok, jangan ragu untuk berkonsultasi langsung dengan tim ahli lifting & rigging kami. Kunjungi website Mega Jaya dan temukan solusi rantai terbaik untuk kebutuhan Anda.

FAQ

• Bagaimana cara menghitung panjang rantai yang ideal untuk lifting?

Panjang rantai dapat dihitung dengan rumus:

Panjang Rantai = Tinggi Angkat ÷ cos(θ)

θ adalah sudut antara rantai dan garis vertikal. Gunakan tabel sudut untuk mempermudah perhitungan jika tidak memiliki alat ukur sudut.

• Apa akibatnya jika panjang rantai terlalu pendek atau terlalu panjang?

Jika terlalu pendek, beban tidak dapat diangkat dengan sudut yang aman. Jika terlalu panjang, rantai bisa membentuk slack yang membahayakan stabilitas dan meningkatkan risiko goyangan atau jatuhnya beban.

• Apakah panjang rantai dipengaruhi oleh jumlah kaki sling?

Ya, semakin banyak kaki sling (multi-leg), konfigurasi sudut pengangkatan berubah. Ini memengaruhi panjang rantai dan kapasitas angkat efektifnya. Panjang setiap kaki juga harus seimbang agar beban tidak miring.

• Apa itu slack dan mengapa penting dalam menentukan panjang rantai?

Slack adalah panjang tambahan pada rantai yang berfungsi sebagai toleransi untuk gerakan beban yang dinamis. Tanpa slack, rantai bekerja terlalu tegang, yang berisiko menyebabkan keausan atau kegagalan angkat.

• Apakah ada standar industri dalam menentukan panjang rantai angkat?

Ya, panjang rantai umumnya mengacu pada standar seperti OSHA atau ASME, termasuk toleransi panjang antar kaki, sudut angkat yang aman, serta jenis grade rantai yang digunakan untuk lifting overhead.
