Jenis Wire Rope Tali Sling: Fungsi, Kegunaan, Macam Produk hingga Jenis Lanyards

Wire rope sling adalah alat bantu angkat berbahan tali kawat baja yang digunakan untuk mengangkat, menarik, menopang, atau memindahkan material berat. Sling ini banyak digunakan dalam pekerjaan konstruksi, manufaktur, pelabuhan, minyak dan gas, hingga perawatan alat berat karena memiliki kekuatan tinggi serta tahan terhadap gesekan dan kondisi kerja yang menantang.

Namun, memilih wire rope sling tidak cukup hanya melihat ukuran atau bentuknya. Pengguna perlu mempertimbangkan kapasitas angkat, metode pemasangan (hitch), sudut sling, titik angkat pada beban, lingkungan kerja, serta kondisi fisik sling dan fitting-nya.

Artikel ini membahas pengertian, fungsi, jenis, penggunaan di berbagai industri, sampai jenis wire rope lanyard yang umum digunakan.

Apa Itu Wire Rope Sling?

Wire rope sling adalah sling pengangkat yang dibuat dari wire rope atau tali kawat baja, kemudian dibentuk dengan mata sling, ferrule, socket, thimble, hook, master link, atau aksesori rigging lainnya.

Dalam operasi lifting, wire rope sling berfungsi sebagai penghubung antara beban dengan alat angkat, misalnya crane, hoist, chain block, atau alat lifting lainnya. Wire rope sendiri tersusun dari sejumlah kawat baja yang dipintal membentuk strand, kemudian beberapa strand dipintal kembali mengelilingi inti (core).

Konstruksi tersebut membuat wire rope sling memiliki karakteristik penting, seperti:

• Kekuatan tarik tinggi untuk kebutuhan pengangkatan beban berat.

• Ketahanan yang baik terhadap abrasi dan penggunaan berulang.

• Fleksibilitas untuk diaplikasikan pada beragam bentuk serta titik angkat beban.

• Kemampuan untuk dikustom sesuai panjang, diameter, mata sling, fitting, dan konfigurasi lifting.

• Kesesuaian untuk lingkungan industri yang menuntut, termasuk konstruksi, manufaktur, dan maritim.

Wire rope sling lazim dipakai dalam konfigurasi vertical, choker, maupun basket hitch. Kapasitas setiap konfigurasi tidak selalu sama; karena itu, operator harus mengikuti Working Load Limit atau WLL yang tertera pada identitas sling.

Fungsi Wire Rope Sling

Secara umum, fungsi wire rope sling adalah membantu proses penanganan material secara aman, stabil, dan efisien. Berikut fungsi utamanya.

1. Mengangkat beban berat

Wire rope sling digunakan untuk lifting material seperti mesin, balok baja, pipa, struktur baja, tangki, beton pracetak, komponen kendaraan, dan peralatan industri lainnya.

2. Memindahkan material

Selain mengangkat secara vertikal, wire rope sling membantu memindahkan beban dari satu titik ke titik lain menggunakan crane, hoist, forklift dengan attachment tertentu, atau alat lifting lainnya.

3. Menahan dan menstabilkan beban

Pada konfigurasi tertentu, terutama bridle sling, beberapa kaki sling dapat digunakan untuk mendistribusikan berat beban sekaligus menjaga keseimbangannya selama proses lifting.

4. Mendukung pekerjaan rigging

Wire rope sling merupakan bagian penting dalam sistem rigging, bersama shackle, hook, master link, turnbuckle, lifting clamp, dan aksesoris pengangkat lainnya.

5. Menyesuaikan kebutuhan lifting yang spesifik

Sling dapat dibuat secara custom berdasarkan panjang, diameter wire rope, jenis mata sling, jumlah kaki, jenis fitting, serta kebutuhan aplikasi di lapangan.

Kegunaan Wire Rope Sling di Berbagai Industri

Wire rope sling dipilih karena dapat mendukung kebutuhan lifting di banyak sektor. Meski demikian, setiap penggunaan tetap harus mempertimbangkan kapasitas sling, titik angkat, kondisi beban, dan prosedur keselamatan yang berlaku.

Untuk aplikasi marine atau area dengan paparan kelembapan dan garam, material serta perlindungan anti-korosi perlu menjadi pertimbangan utama. Sementara itu, pada industri pangan, desain peralatan harus disesuaikan dengan persyaratan kebersihan dan lingkungan proses produksi.

Jenis Hitch Wire Rope Sling

Hitch adalah metode atau konfigurasi pemasangan sling pada beban. Jenis hitch sangat memengaruhi stabilitas serta kapasitas angkat sling. Karena itu, jangan menyamakan kapasitas vertical hitch dengan choker atau basket hitch tanpa mengacu pada label sling dan tabel kapasitas produsen.

1. Vertical Hitch

Vertical hitch adalah metode pengangkatan dengan satu kaki sling yang bekerja secara lurus atau vertikal dari hook menuju titik angkat beban.

Konfigurasi ini cocok digunakan ketika:

• Beban memiliki satu titik angkat yang aman.

• Beban relatif stabil dan seimbang.

• Pengangkatan dilakukan secara lurus ke atas.

• Tidak diperlukan penjepitan atau penopang dari bawah.

Contoh penggunaan: mengangkat motor, mesin, komponen baja, atau peralatan yang memiliki lifting lug.

2. Choker Hitch

Choker hitch adalah konfigurasi ketika sling melingkari beban, lalu salah satu ujung sling melewati mata atau fitting pada ujung lainnya sehingga sling membentuk efek “mencekik” atau menjepit beban.

Choker hitch banyak digunakan untuk material berbentuk panjang atau silindris, misalnya:

• Pipa.

• Kayu.

• Batang baja.

• Bundel material.

• Komponen yang tidak memiliki lifting point khusus.

Perlu diperhatikan bahwa choker hitch dapat mengurangi kapasitas angkat dibandingkan konfigurasi vertical. Pastikan posisi choker tidak menekan sudut tajam atau membuat sling tertekuk secara berlebihan.

3. Basket Hitch

Basket hitch adalah konfigurasi ketika sling menopang beban dari bawah seperti keranjang, sedangkan kedua ujung sling terhubung pada hook atau master link.

Basket hitch sesuai untuk beban yang:

• Lebar atau panjang.

• Memerlukan distribusi beban lebih merata.

• Tidak memiliki titik angkat khusus.

• Perlu ditopang dari bagian bawah.

Kapasitas basket hitch dapat berbeda dari vertical hitch dan dipengaruhi oleh sudut antar kaki sling. Beban harus seimbang dan tidak boleh mudah bergeser atau terguling saat diangkat.

4. Bridle Hitch

Bridle hitch menggunakan dua atau lebih kaki sling yang terhubung ke beberapa titik angkat pada beban. Konfigurasi ini membantu menjaga kestabilan beban yang besar, lebar, panjang, atau memiliki distribusi berat tidak merata.

Bridle sling dapat berupa:

• Two-leg bridle sling.

• Three-leg bridle sling.

• Four-leg bridle sling.

Penggunaan bridle sling perlu memperhatikan sudut setiap kaki sling. Semakin kecil sudut sling terhadap arah horizontal, semakin besar gaya tarik pada masing-masing kaki sling. Hindari konfigurasi dengan sudut terlalu rendah dan selalu rujuk pada WLL serta panduan rigging yang relevan.

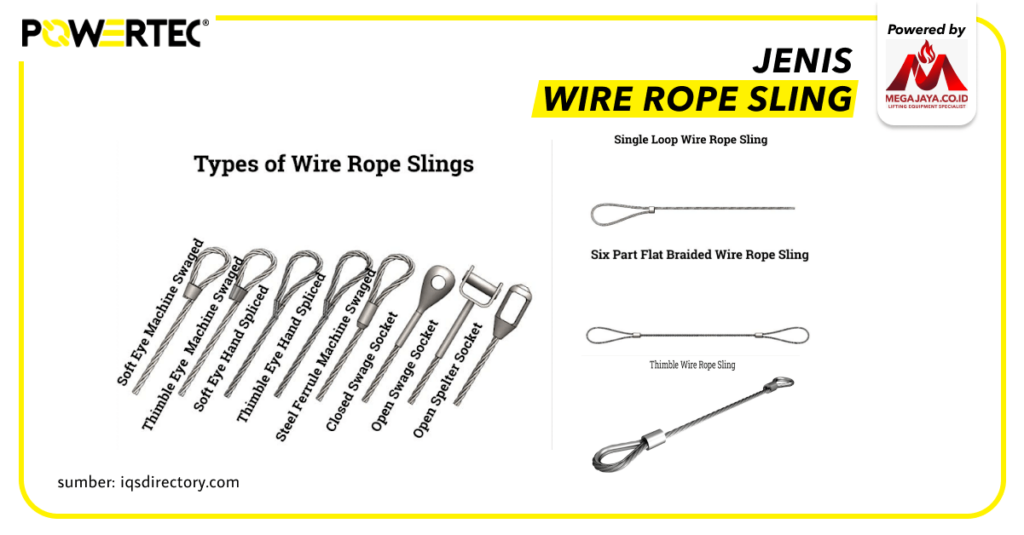

Jenis Wire Rope Sling

Wire rope sling tersedia dalam beberapa bentuk konstruksi dan konfigurasi. Pemilihannya perlu disesuaikan dengan bentuk beban, metode pengangkatan, kebutuhan fleksibilitas, dan lingkungan kerja.

1. Single-Part Wire Rope Sling

Single-part wire rope sling adalah sling yang menggunakan satu bagian wire rope sebagai elemen utama pengangkat. Sling ini umumnya memiliki mata pada satu atau kedua ujungnya, dengan atau tanpa thimble.

Jenis ini banyak digunakan untuk kebutuhan lifting sederhana, seperti vertical hitch, choker hitch, atau basket hitch.

Cocok untuk: lifting dengan satu sling, beban bertitik angkat tunggal, atau konfigurasi rigging dasar.

2. Multi-Leg Wire Rope Sling

Multi-leg wire rope sling terdiri dari dua, tiga, atau empat kaki sling yang bertemu pada master link. Jenis ini umum digunakan sebagai bridle sling untuk mengangkat beban besar atau beban dengan beberapa lifting point.

Cocok untuk: struktur baja, tangki, skid, mould, mesin, dan komponen besar yang membutuhkan distribusi beban lebih stabil.

3. Braided Wire Rope Sling

Braided wire rope sling dibuat dari wire rope yang dikepang atau dianyam menjadi konstruksi tertentu. Desain ini dapat memberikan fleksibilitas serta distribusi beban yang berbeda dibandingkan sling wire rope standar.

Cocok untuk: aplikasi khusus yang membutuhkan fleksibilitas, kekuatan, dan desain sling sesuai rekomendasi produsen.

4. Cable-Laid Wire Rope Sling

Cable-laid wire rope sling dibuat dari beberapa wire rope yang dipintal atau disusun bersama untuk membentuk sling berdiameter besar dan berkapasitas tinggi.

Jenis ini biasanya digunakan untuk pekerjaan berat dengan kebutuhan pengangkatan khusus.

Cocok untuk: heavy lifting, proyek konstruksi besar, industri berat, marine, dan aplikasi rigging berkapasitas tinggi.

5. Eye-and-Eye Wire Rope Sling

Eye-and-eye wire rope sling memiliki mata sling pada kedua ujungnya. Mata tersebut dapat dilengkapi thimble untuk membantu melindungi area mata sling dari gesekan, deformasi, dan keausan ketika dipasang pada hook, shackle, atau fitting.

Cocok untuk: konfigurasi vertical, choker, dan basket hitch.

6. Thimbleless Wire Rope Sling

Thimbleless wire rope sling memiliki mata sling tanpa thimble. Jenis ini dapat digunakan pada aplikasi tertentu, tetapi area mata sling harus tetap diperiksa karena menjadi salah satu area yang rentan terhadap abrasi dan deformasi.

Cocok untuk: aplikasi dengan ruang terbatas atau kebutuhan fitting tertentu, sesuai evaluasi teknis.

7. Endless Wire Rope Sling

Endless wire rope sling berbentuk loop tertutup tanpa ujung bebas. Bentuk ini memungkinkan sling digunakan pada beberapa posisi sepanjang keliling sling agar keausan tidak selalu terjadi pada titik yang sama.

Cocok untuk: pengangkatan beban silindris, material panjang, atau kebutuhan basket hitch tertentu.

Jenis Wire Rope Lanyard

Wire rope lanyard adalah kabel kawat dengan terminasi atau fitting tertentu yang sering digunakan untuk menahan, menghubungkan, mengamankan, atau menggantungkan komponen. Penting untuk membedakan wire rope lanyard dari wire rope sling untuk lifting.

Jangan menggunakan lanyard sebagai sling pengangkat kecuali produk tersebut secara khusus dirancang, diberi label, dan memiliki WLL untuk aplikasi lifting.

Berikut beberapa jenis terminasi dan aksesori yang umum ditemukan pada wire rope lanyard.

1. Eyelets atau Eye Loops

Eyelets adalah ujung wire rope yang dibentuk menjadi mata atau loop. Bagian ini dapat digunakan untuk menghubungkan lanyard ke hook, shackle, ring, pin, atau titik jangkar.

2. Mounting Tabs

Mounting tabs merupakan fitting berbentuk tab atau pelat kecil untuk memasang wire rope lanyard pada struktur, panel, perangkat, atau komponen tertentu.

3. Sleeves for Loops

Sleeve adalah selongsong yang digunakan untuk membentuk dan mengunci loop pada wire rope. Sleeve dapat dibuat dari material yang sesuai dengan kebutuhan aplikasi dan metode swaging atau crimping yang digunakan.

4. Ball Ends

Ball ends adalah terminasi berbentuk bola pada ujung wire rope. Fitting ini umumnya digunakan sebagai penahan, pengunci, atau pengait pada mekanisme tertentu.

5. Ball and Shank

Ball and shank memadukan bola dengan batang atau shank. Bentuk ini dapat digunakan untuk sistem penguncian atau mekanisme pemasangan khusus.

6. Double-Shank Ball

Double-shank ball memiliki dua batang penghubung dan biasanya digunakan untuk kebutuhan aplikasi yang memerlukan konfigurasi pemasangan lebih spesifik.

7. Stop Sleeves

Stop sleeves berfungsi sebagai pembatas atau penahan pada titik tertentu di sepanjang wire rope. Komponen ini membantu mencegah kabel bergerak melewati posisi yang diinginkan.

8. Threaded Ends

Threaded ends adalah terminasi berulir yang memungkinkan wire rope lanyard dihubungkan ke mur, bracket, tensioner, atau komponen lain dengan sistem ulir.

9. Thimbles

Thimble adalah pelindung berbentuk lengkung yang ditempatkan di dalam mata sling atau loop wire rope. Fungsinya membantu menjaga bentuk mata sling dan mengurangi keausan akibat kontak langsung dengan hook, shackle, atau komponen logam lainnya.

Cara Memilih Wire Rope Sling

Sebelum membeli atau membuat custom wire rope sling, pertimbangkan beberapa hal berikut.

1. Tentukan berat beban aktual

Ketahui berat total beban yang akan diangkat, termasuk aksesori yang ikut terangkat. Jangan mengandalkan estimasi tanpa data yang memadai.

2. Tentukan metode lifting

Pilih apakah beban akan diangkat menggunakan vertical hitch, choker hitch, basket hitch, atau bridle sling. Setiap metode memiliki kapasitas dan risiko yang berbeda.

3. Perhatikan sudut sling

Sudut sling memengaruhi tegangan pada setiap kaki sling. Sudut yang terlalu kecil dapat meningkatkan gaya pada sling dan rigging hardware secara signifikan.

4. Periksa bentuk serta titik angkat beban

Pastikan beban memiliki lifting lug, pad eye, atau titik angkat yang sesuai. Jika tidak, tentukan metode rigging yang dapat menopang beban tanpa merusak sling maupun material.

5. Pilih panjang dan diameter sling

Panjang sling harus mendukung sudut lifting yang aman. Diameter dan konstruksi wire rope perlu disesuaikan dengan WLL, jenis hitch, dan kebutuhan aplikasi.

6. Sesuaikan dengan lingkungan kerja

Pertimbangkan paparan korosi, air laut, bahan kimia, panas, abrasi, ruang kerja terbatas, atau kondisi outdoor.

7. Pastikan identifikasi dan inspeksi tersedia

Gunakan sling dengan identitas kapasitas yang jelas. Sebelum digunakan, periksa wire rope, mata sling, ferrule, thimble, hook, shackle, dan aksesori lainnya. OSHA menyarankan inspeksi sebelum penggunaan harian oleh personel yang ditunjuk serta inspeksi berkala berdasarkan intensitas dan kondisi layanan.

Custom Wire Rope Sling untuk Kebutuhan Industri

Setiap pekerjaan lifting memiliki kebutuhan yang berbeda. Karena itu, custom wire rope sling dapat menjadi solusi ketika panjang standar, jumlah kaki sling, jenis mata, fitting, atau konfigurasi yang tersedia belum sesuai dengan aplikasi di lapangan.

Mega Jaya menyediakan pilihan wire rope sling dan lifting equipment untuk kebutuhan industri. Anda dapat mendiskusikan kebutuhan custom berdasarkan:

• Kapasitas angkat atau WLL yang dibutuhkan.

• Panjang sling.

• Diameter dan konstruksi wire rope.

• Jumlah kaki sling.

• Jenis mata sling dan penggunaan thimble.

• Kebutuhan hook, shackle, master link, atau fitting lainnya.

• Lingkungan kerja dan karakteristik beban.

• Metode lifting yang akan digunakan.

Pastikan informasi teknis diverifikasi sebelum proses lifting dilakukan. Untuk kebutuhan pekerjaan kritis atau beban bernilai tinggi, konsultasikan konfigurasi rigging dengan personel yang kompeten dan gunakan produk sesuai spesifikasi serta panduan produsen.

FAQ

Apa fungsi utama wire rope sling?

Fungsi utama wire rope sling adalah mengangkat, menopang, memindahkan, dan menstabilkan beban berat, seperti mesin, pipa, struktur baja, komponen kendaraan, tangki, dan material konstruksi.

Apakah wire rope sling dapat dibuat custom?

Ya. Wire rope sling dapat dikustom berdasarkan panjang, diameter, jumlah kaki, jenis mata sling, thimble, hook, master link, serta kebutuhan aplikasi. Pastikan spesifikasi custom disesuaikan dengan berat beban, metode lifting, lingkungan kerja, dan WLL yang diperlukan.

Apa saja data yang diperlukan untuk memesan custom wire rope sling?

Data yang ideal mencakup berat beban, ukuran dan bentuk beban, jumlah titik angkat, metode lifting, panjang sling, lingkungan kerja, jenis alat angkat, serta jenis fitting yang dibutuhkan. Data ini membantu menentukan konfigurasi sling yang lebih sesuai dan aman.
