Mengenal Jenis Shackle dan Kegunaannya

Shackle adalah aksesori rigging berbentuk huruf U yang digunakan untuk menghubungkan sling, chain, wire rope, hook, atau komponen rigging lain dengan beban maupun titik angkat. Shackle dapat digunakan pada pekerjaan lifting, towing, lashing, hingga kebutuhan pengikatan tertentu.

Dalam pekerjaan pengangkatan, shackle berperan sebagai titik sambung yang menahan beban. Karena itu, pemilihan jenis shackle harus disesuaikan dengan kapasitas beban, sling, bentuk shackle, tipe pin, serta kondisi aplikasi.

Apa Itu Shackle?

Shackle adalah alat penyambung berbahan baja yang terdiri dari dua bagian utama, yaitu body atau badan shackle dan pin sebagai pengunci. Bentuk body umumnya berupa D/Dee atau bow/omega, sedangkan penguncinya dapat berupa screw pin, round pin, atau bolt nut.

Shackle dapat menghubungkan:

• Wire rope sling

• Chain sling

• Webbing sling

• Hook

• Master link

• Lifting lug

• Pad eye

• Komponen rigging lainnya

Untuk kebutuhan lifting, gunakan shackle dengan Working Load Limit atau WLL yang tertera jelas pada body produk. Informasi pada shackle umumnya mencakup merek produsen, ukuran, dan kapasitas beban kerja.

Fungsi Shackle

Shackle digunakan untuk:

• Menghubungkan sling dengan beban atau titik angkat.

• Menghubungkan wire rope, chain, hook, dan aksesoris rigging.

• Membantu proses lifting, towing, lashing, dan penarikan beban.

• Menjadi titik sambung pada sistem rigging.

• Mendukung pemasangan rantai untuk aplikasi non-lifting, seperti pagar, dapra, atau dekorasi.

Untuk pengangkatan beban, jangan memilih shackle hanya berdasarkan ukuran fisik. Pastikan produk memiliki WLL yang sesuai dan gunakan sesuai petunjuk produsen.

Jenis Shackle Berdasarkan Material

Gunakan shackle yang memiliki identifikasi kapasitas beban untuk pekerjaan lifting. WLL adalah batas beban kerja yang dirancang untuk kondisi penggunaan tertentu, bukan angka yang boleh dilampaui.

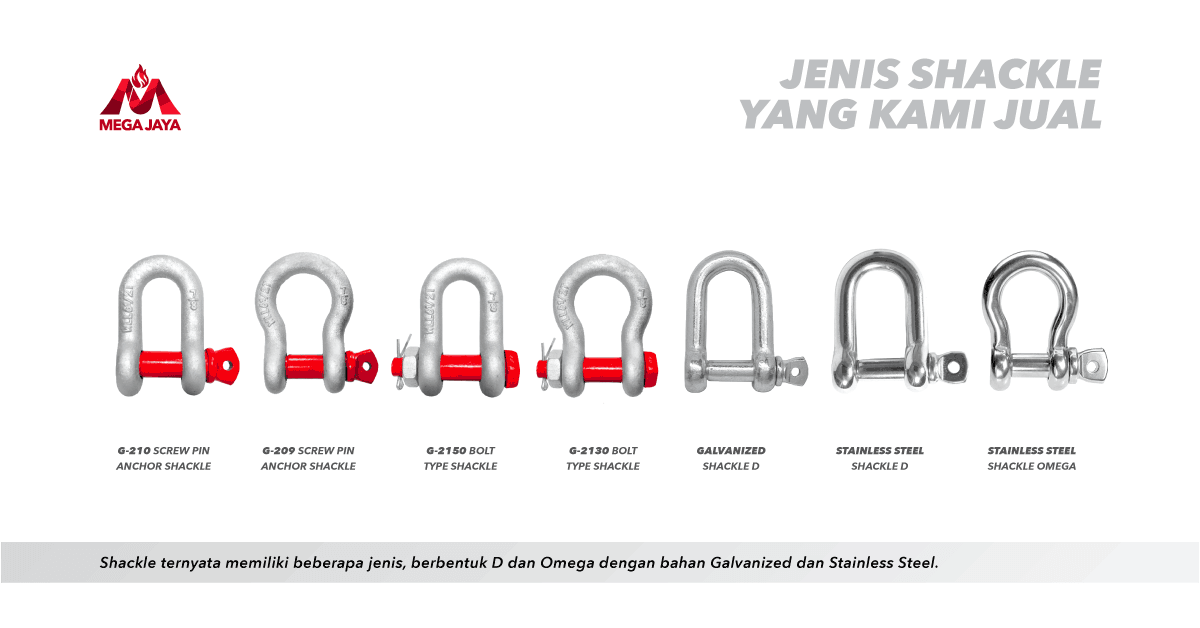

Jenis Shackle Berdasarkan Bentuk

1. Dee Shackle atau D Shackle

Dee shackle memiliki body yang menyerupai huruf D. Bentuknya lebih ramping dibandingkan bow shackle dan umumnya digunakan untuk sambungan in-line atau tarikan lurus.

Dee shackle cocok digunakan untuk:

• Chain sling.

• Sambungan satu arah.

• Pengangkatan dengan satu titik sambung.

• Aplikasi dengan ruang terbatas.

Karena ruang di dalam body lebih sempit, Dee shackle kurang ideal jika satu titik perlu menampung beberapa sling atau sambungan dengan sudut yang lebih lebar.

2. Omega Shackle atau Bow Shackle

Omega shackle memiliki bentuk lebih lebar dan menyerupai tapal kuda atau lambang omega. Tipe ini juga sering disebut bow shackle atau anchor shackle.

Ruang body yang lebih luas membuat omega shackle lebih fleksibel untuk aplikasi seperti:

• Wire rope sling.

• Webbing sling.

• Bridle sling.

• Sambungan dengan lebih dari satu kaki sling.

• Lifting atau towing dengan kebutuhan ruang koneksi lebih besar.

Shackle body umumnya tersedia dalam bentuk anchor/bow dan chain/D/Dee. Pemilihan bentuk perlu disesuaikan dengan konfigurasi rigging, arah tarikan, dan jumlah komponen yang akan dipasang.

Baca Juga: Tips Memilih Shackle Dengan Baik

Jenis Shackle Berdasarkan Pengunci

1. Screw Pin Shackle

Screw pin shackle menggunakan pin berulir yang diputar langsung ke body shackle. Jenis ini praktis karena dapat dipasang dan dilepas dengan cepat.

Cocok untuk:

• Pekerjaan lifting sementara.

• Kebutuhan pick-and-place.

• Aplikasi yang sering bongkar-pasang.

• Rigging dengan waktu pemasangan singkat.

Pastikan ulir pin terpasang penuh dan bahu pin menyentuh body shackle. Hindari konfigurasi yang membuat pin berputar atau terbuka akibat getaran maupun pergeseran beban.

2. Round Pin Shackle

Round pin shackle menggunakan pin tanpa ulir yang dikunci dengan cotter pin atau pengunci di bagian ujungnya. Tipe ini dapat digunakan untuk kebutuhan sambungan yang tidak terlalu sering dibongkar-pasang.

Cocok untuk:

• Aplikasi non-permanen.

• Koneksi rigging tertentu.

• Kebutuhan sambungan dengan sistem pin dan pengunci.

Pastikan pin dan penguncinya terpasang dengan benar sebelum shackle digunakan.

3. Bolt Nut Shackle

Bolt nut shackle menggunakan baut, mur, dan cotter pin sebagai sistem pengunci. Jenis ini sering juga disebut bolt-type shackle atau safety bolt shackle.

Cocok untuk:

• Aplikasi semi-permanen.

• Rigging dengan potensi getaran.

• Penggunaan jangka waktu lebih lama.

• Aplikasi offshore atau kondisi kerja berat.

• Beban yang berpotensi bergerak dan menyebabkan screw pin berputar.

Bolt nut shackle memberikan penguncian lebih aman karena mur dikunci kembali dengan cotter pin. Untuk penggunaan jangka panjang atau beban yang digantung, tipe bolt, nut, dan cotter pin biasanya lebih tepat dibanding screw pin.

Perbandingan Jenis Shackle

Cara Memilih Shackle

Gunakan checklist berikut sebelum memilih shackle.

1. Kenali berat beban. Pastikan WLL shackle lebih besar atau sesuai dengan kebutuhan sistem lifting.

2. Tentukan jenis aplikasi. Bedakan kebutuhan untuk lifting, towing, lashing, atau sekadar pengikatan non-lifting.

3. Pilih bentuk body. Gunakan Dee shackle untuk sambungan lurus dan ruang terbatas. Gunakan omega shackle jika membutuhkan ruang sambung lebih besar atau konfigurasi sling yang lebih fleksibel.

4. Pilih tipe pin. Screw pin sesuai untuk bongkar-pasang cepat. Bolt nut lebih sesuai untuk penggunaan semi-permanen, getaran, atau aplikasi dengan risiko pin berputar.

5. Periksa arah beban. Shackle umumnya dirancang untuk tarikan lurus. Beban samping atau side loading dapat mengurangi kapasitas aman shackle secara signifikan.

6. Periksa identitas produk. Pastikan body shackle memiliki informasi produsen, ukuran, dan WLL yang masih terbaca. Pin juga seharusnya memiliki tanda identifikasi grade, jenis material, atau rating beban.

7. Gunakan pin asli. Jangan mengganti pin shackle dengan baut biasa atau pin dari shackle lain. Body dan pin merupakan satu set yang dirancang untuk bekerja bersama.

Tips Penggunaan Shackle yang Aman

• Jangan melebihi WLL yang tercantum pada shackle.

• Jangan gunakan shackle yang retak, bengkok, aus, berkarat berat, atau mengalami deformasi.

• Pastikan pin terpasang sempurna sebelum lifting dimulai.

• Hindari membebani pin dari sisi yang tidak sesuai.

• Hindari shock loading atau hentakan beban secara tiba-tiba.

• Pastikan sling tidak menekan atau terjepit pada sudut tajam.

• Jangan menempatkan terlalu banyak mata sling dalam satu shackle tanpa evaluasi konfigurasi dan kapasitasnya.

• Lakukan inspeksi visual sebelum penggunaan, terutama pada body, pin, ulir, serta penanda kapasitas beban.

Shackle baru, yang dimodifikasi, atau diperbaiki perlu diperiksa sebelum digunakan. Shackle yang ditemukan memiliki kondisi berbahaya harus dikeluarkan dari layanan hingga dinilai layak kembali oleh pihak yang kompeten.

Beli Shackle untuk Kebutuhan Rigging

Mega Jaya menyediakan pilihan shackle untuk kebutuhan rigging, lifting equipment, towing, lashing, dan aplikasi industri. Pilih produk berdasarkan jenis body, tipe pin, ukuran, material, dan WLL yang sesuai dengan kebutuhan Anda.

Untuk melihat pilihan produk, kunjungi halaman Shackle Mega Jaya. Artikel Mega Jaya juga menjelaskan bahwa shackle digunakan sebagai penghubung sling—chain, wire rope, maupun webbing—pada pekerjaan lifting, towing, dan lashing.

FAQ

Apa itu shackle?

Shackle adalah alat penyambung rigging berbentuk U yang digunakan untuk menghubungkan sling, wire rope, chain, hook, atau beban dalam pekerjaan lifting, towing, dan lashing.

Apa fungsi shackle?

Fungsi utama shackle adalah menjadi penghubung yang aman antara beban, sling, alat angkat, dan komponen rigging lainnya.

Bagaimana cara mengetahui kapasitas shackle?

Periksa tanda WLL atau rated load pada body shackle. Jangan menentukan kapasitas hanya dari bentuk atau ukuran shackle, karena kapasitas dapat berbeda berdasarkan material, desain, produsen, dan tipe pin.
