Mengenal Macam-Macam Ukuran Turnbuckle dan Fungsinya

macam macam ukuran turnbuckle

Dalam sebuah proses memindahkan muatan berat, peran pesawat angkat tidak bisa dilepaskan begitu saja. Dengan alat inilah beban berat dapat diangkut dengan lebih mudah. Namun dalam beberapa situasi, dibutuhkan juga alat tambahan untuk menunjang pekerjaan. Di sinilah fungsi turnbuckle berperan.

Turnbuckle adalah sebuah alat yang digunakan untuk membantu mengatur ketegangan sling. Baik itu chain sling, webbing sling, rope sling ataupun wire rope sling, semua bisa digunakan bersama dengan alat ini. Meski demikian, ukuran turnbuckle juga turut menentukan kinerjanya. Untuk itulah dibutuhkan ukuran yang berbeda untuk mendapatkan fungsi turnbuckle yang sesungguhnya.

Peran dan Fungsi Turnbuckle dalam Industri Berat

Ada banyak nama yang biasa digunakan untuk menyebut turnbuckle. Di Indonesia sendiri, turnbuckle juga kerap disebut dengan istilah lain seperti jarum keras dan spanskrup. Namun terlepas dari itu semua, turnbuckle adalah alat rigging yang sangat penting, terlebih dalam industri berat.

Turnbuckle lazim digunakan untuk menyambungkan dua sling. Entah itu chain sling atau webbing sling, alat ini mampu menghubungkan dua sling untuk membantu mengangkat beban. Meski demikian, fungsi turnbuckle yang paling utama adalah untuk mengatur ketegangan sling. Saat dua sling saling dihubungkan, alat inilah yang akan mengatur ketegangannya.

Ketegangan sling yang terkendali berdampak pada banyak hal. Salah satunya adalah efektivitas alat saat digunakan untuk mengangkat atau menahan beban berat. Saat sling dipadukan dengan ukuran turnbuckle dan pengaturan yang tepat, ketegangannya akan lebih terukur. Hal ini membuat sling lebih awet dan tidak cepat rusak.

Fungsi turnbuckle banyak dimanfaatkan dalam berbagai aplikasi, seperti instalasi bangunan, instalasi alat rigging, instalasi tiang, pipa hingga sebagai bagian pengikat pada proyek pembangunan jembatan. Karena dibuat dari material yang tahan korosi, turnbuckle dapat digunakan, bahkan di lingkungan yang ekstrem.

Ukuran Turnbuckle

Ukuran turnbuckle sendiri cukup beragam. Sebagai salah satu pemain besar dalam industri lifting, Powertec memiliki beberapa varian ukuran turnbuckle yang dibuat untuk memenuhi kebutuhan yang berbeda. Beberapa varian ukuran yang tersedia di antaranya adalah 6 mm, 8 mm, 10 mm hingga 38 mm.

Setiap ukuran turnbuckle memiliki kapasitas beban yang berbeda. Jenis material yang digunakan juga turut menentukan. Pada merek Powertec sendiri, ukuran turnbuckle dan kapasitas beban yang dapat ditanggung bisa dilihat pada tabel di bawah ini.

Size (mm)

Dimension (mm) N. W. (kg/pc)
A B

C

M5 70 90 8 0.05
M6 110 172-252 9 0.08
M8 110 182-257 10 0.16
M10 125 213-298 14 0.30
M12 125 238-318 16 0.40
M16 170 320-430 22 0.91
M20 200 357-497 24 1.60

Turnbuckle Galvanized (sumber: megajaya.co.id)

Size (mm) W.L.L (kg) Dimension (mm) Weight (kg/pc)
B C D E L
6 100 145 215 12 10 100 0.16
8 200 185 280 14 12 125 0.24
10 300 210 325 18 14 150 0.39
12 500 275 430 19 18 200 0.64
16 1000 345 540 23 24 250 1.44
20 1500 435 670 28 26 300 2.45
22 2200 480 740 34 32 325 3.60
24 3000 555 830 36 36 350 5.00

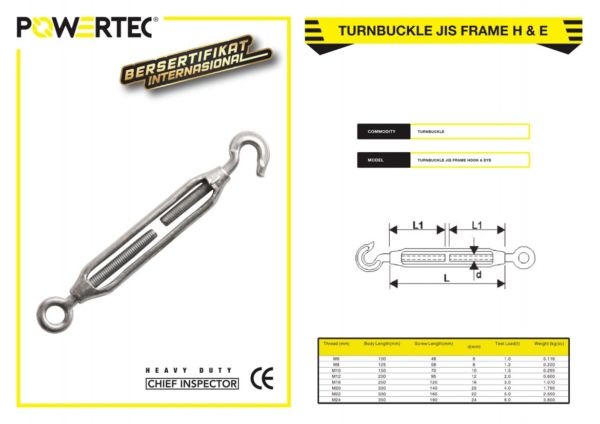

Turnbuckle JIS Frame (sumber: megajaya.co.id)

Thread (mm) Body Lenght (mm) Screw Length (mm) d (mm) Test Load (t) Weight (kg/pc)
M6 100 48 6 1.0 1.116
M8 125 58 8 1.2 0.220
M10 150 70 10 1.5 0.295
M12 200 95 12 2.0 0.600
M16 250 120 16 3.0 1.070
M20 300 140 20 4.0 1.790
M22 330 165 22 5.0 2.550
M24 350 190 24 6.0 3.800

Tipe-Tipe Turnbuckle Beserta Fungsinya

Turnbuckle adalah alat yang sangat penting dalam industri berat dan hadir dalam beberapa tipe. Beda tipe, beda juga fungsi turnbuckle yang ditawarkan. Hal tersebut dapat dilihat dari bentuk mata yang terdapat di bagian ujung kiri dan kanannya.

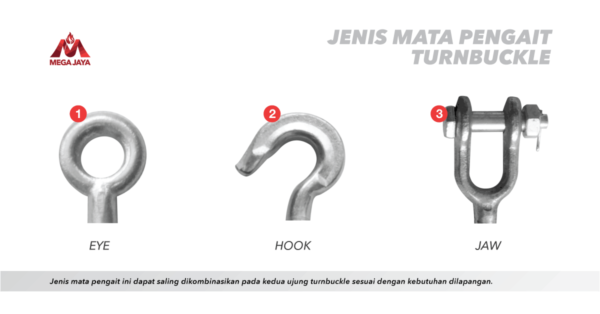

Secara umum, fungsi turnbuckle juga dapat dilihat dari bentuk mata yang digunakan. Sedikitnya ada 3 bentuk mata yang biasa dijumpai. Ketiganya adalah eye, hook dan jaw.

1. Eye

Turnbuckle dengan jenis mata yang satu ini memiliki bentuk bulat dengan lubang di bagian tengahnya. Lubang inilah yang digunakan untuk memasukkan sling. Fungsi turnbuckle yang satu ini lebih sering untuk kebutuhan yang permanen. Misalnya saja seperti hook dan shackle.

2. Hook

Turnbuckle adalah alat yang bisa digunakan untuk tujuan yang bersifat permanen maupun non permanen. Untuk tujuan non permanen, turnbuckle hook adalah salah satunya. Turnbuckle dengan mata hook memiliki bentuk seperti kail di bagian ujungnya. Dengan ukuran turnbuckle yang berbeda, hal tersebut akan berdampak pada kekuatan yang dimiliki.

3. Jaw

Tipe turnbuckle yang satu ini memiliki fungsi yang mirip seperti jenis turnbuckle hook. Turnbuckle jaw dibuat untuk keperluan yang bersifat non permanen. Bentuknya sendiri mirip seperti ketapel dengan pengunci di bagian mulutnya. Tipe ini juga lebih aman dan hadir dalam ukuran turnbuckle yang beragam.

Eye, hook dan jaw merupakan tipe mata turnbuckle yang lazim digunakan dalam industri berat. Meski demikian, turnbuckle adalah alat yang dibuat untuk mengakomodir kebutuhan industri yang beragam. Karena itulah, produsen turnbuckle seperti Powertec menghadirkannya dengan kombinasi mata yang beragam.

Turnbuckle adalah alat yang cukup fleksibel. Berkat pilihan ukuran turnbuckle yang beragam, alat ini mampu mengangkat beban dengan kapasitas yang telah ditentukan. Kombinasi mata yang berbeda juga membuatnya mampu memenuhi kebutuhan yang spesifik.

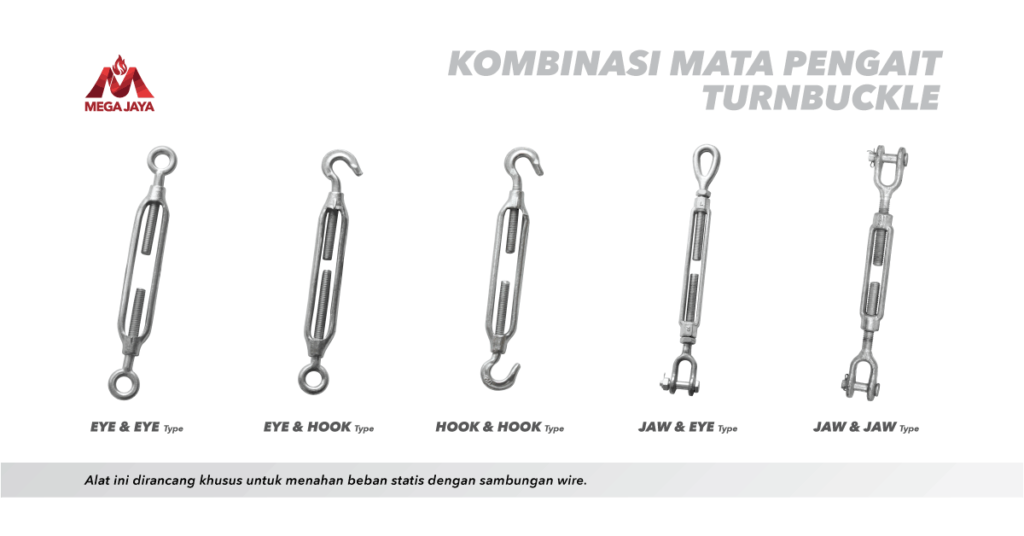

Kombinasi mata yang tersedia di antaranya adalah eye & eye, hook & hook, jaw & jaw, eye & hook, hook & jaw dan jaw & eye. Setiap kombinasi dibuat untuk mengoptimalkan fungsi turnbuckle. Namun mengingat turnbuckle adalah alat yang dibuat dengan peran spesifik, kombinasi mata yang dipilih harus disesuaikan dengan kebutuhan.

Mega Jaya, Pusatnya Turnbuckle Berkualitas

fungsi-turnbuckle

Turnbuckle adalah alat yang kuat dan dibuat dari material logam berkualitas, seperti stainless steel atau logam galvanized. Meski demikian, fungsi turnbuckle akan lebih terasa jika alat yang digunakan memiliki kualitas yang telah disesuaikan dengan kebutuhan industri.

Sebagai pusat alat lifting, Mega Jaya memiliki beragam opsi turnbuckle. Mega Jaya juga sangat memahami bahwa turnbuckle adalah alat yang dapat mempengaruhi keselamatan kerja. Karena itulah, hanya produk-produk berkualitas yang tersedia di sini.

Fungsi turnbuckle dan kualitas produk buatan merek ternama bisa Anda dapatkan di Mega Jaya. Turnbuckle Powertec yang sudah diakui kualitasnya juga tersedia dalam berbagai tipe dan ukuran turnbuckle.

Kesederhanaan bentuk dan fungsi turnbuckle yang esensial akan membantu mempermudah banyak hal. Turnbuckle adalah alat yang sangat penting dalam beberapa jenis proyek. Karena memahami akan hal tersebut, Mega Jaya hanya menyediakan produk berkualitas dan menawarkannya dengan harga yang terjangkau.
