Awas Keliru! Ini Perbedaan Fungsi Clamp Wire Rope & Wire Rope Clips

Posted by author-avatar

Perbedaan Clamp Wire Rope & Wire Rope Clips

  • Beda Fungsi: Clamp wire rope dirancang untuk menyambung dua tali baja yang sejajar, sedangkan wire rope clip (kuku macan) digunakan untuk membuat eye loop atau simpul mata pada ujung tali baja.
  • Metode Sambungan: Sambungan dengan clamp bersifat permanen, berbeda dengan clip yang bersifat temporer sehingga lebih fleksibel untuk dibongkar pasang.
  • Standar Keamanan: Instalasi clip harus mematuhi prinsip “Never Saddle a Dead Horse” serta mengikuti rekomendasi pabrikan terkait jumlah dan jarak agar Safe Working Load (SWL) tetap aman.

Di industri konstruksi maupun manufaktur, keamanan (safety) dalam operasi lifting dan rigging adalah yang paling utama. Pemilihan komponen yang tepat berperan dalam menjaga stabilitas beban, mencegah kerusakan, dan mengurangi risiko kecelakaan kerja.

Akan tetapi, masih sering ditemukan teknisi atau purchasing menyamakan istilah clamp wire rope dan wire rope clips. Padahal, keduanya memiliki spesifikasi dan fungsi yang berbeda.

Selain itu, di lapangan, istilah clamp wire rope dan wire rope clip sering digunakan bergantian sehingga dianggap sebagai komponen yang sama. Padahal, keduanya mengacu pada metode penyambungan yang berbeda.

Kesalahan dalam memilih dan memasang komponen dapat berakibat fatal, seperti keausan tali baja dan kegagalan angkat.

Artikel ini akan membedah apa itu clamp wire rope dan wire rope clip, serta perbedaan keduanya. Mengetahui hal ini sangat penting agar instalasi tali baja tetap aman, presisi, dan sesuai standar industri.

Apa Itu Clamp Wire Rope?

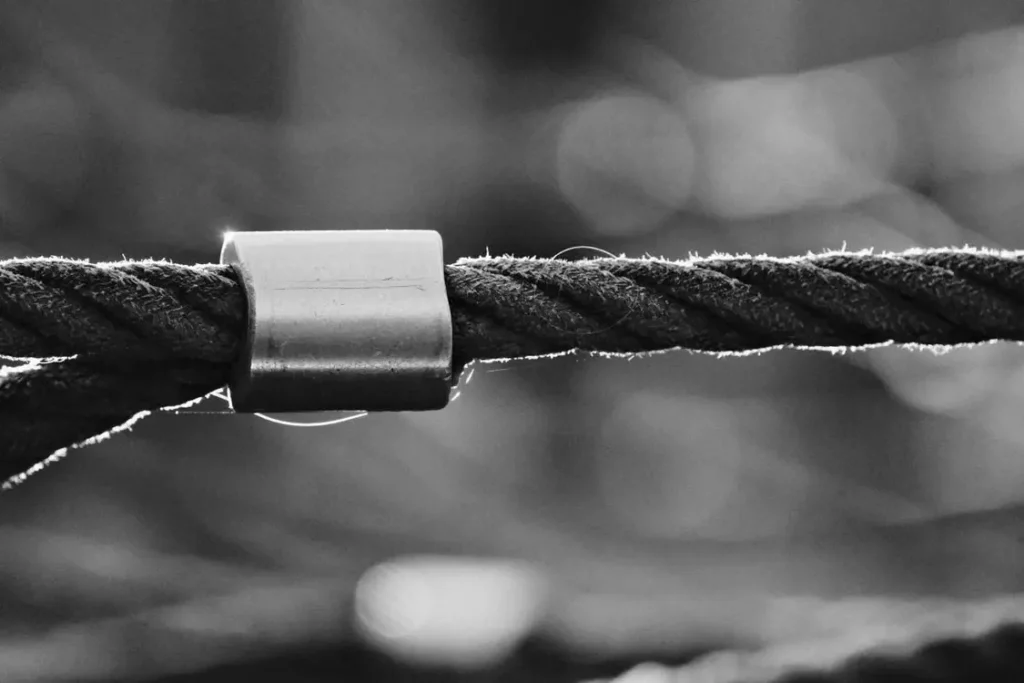

Sumber: Pexels/Steffen Rühlmann

Clamp wire rope adalah komponen mekanis yang dirancang untuk menjepit, menahan, atau menyambungkan dua ujung tali baja secara sejajar. Dilansir Solar Energy, alat ini bekerja untuk memberikan tekanan yang merata pada tali baja sehingga sambungan tetap stabil dan mampu menahan gaya tarik sesuai kapasitasnya.

Pada umumnya, clamp wire rope didesain berupa dua pelat penjepit yang dikencangkan dengan baut dan mur. Selain itu, tersedia pula berbagai desain khusus yang disesuaikan dengan kebutuhan aplikasi, ukuran wire rope, dan kapasitas beban.

Fungsi utama dari clamp wire rope adalah menahan gaya tarik pada lintasan lurus atau menyambungkan kabel baja yang putus maupun kurang panjang. Pada dasarnya, clamp bukan menopang beban secara langsung, tetapi mempertahankan kekuatan sambungan saat terjadi gaya tarik.

Berbeda dengan wire rope clip, komponen ini tidak dirancang untuk membentuk eye loop atau simpul mata pada ujung wire rope. Penggunaan clamp wire rope harus disesuaikan dengan tujuannya agar sambungan tetap aman, kuat, dan sesuai standar keselamatan saat melakukan operasi lifting maupun rigging.

Lebih lanjut, Istilah “clamp” terkadang juga dapat merujuk pada heavy-duty crimps permanen, yang membentuk sambungan kokoh dan kedap gas.

Apa Itu Wire Rope Clips?

-40%

Wire Rope Clip Powertec Galv 50Milimeter – 2″

Original price was: Rp 156.000.Current price is: Rp 93.600.
Add to cart
-40%

Wire Rope Clip Powertec Type A SS 316 8Milimeter

Original price was: Rp 61.000.Current price is: Rp 36.600.
Add to cart
-40%

Wire Rope Clip Powertec Type A SS 316 6Milimeter

Original price was: Rp 53.000.Current price is: Rp 31.800.
Add to cart

Wire rope clip, biasa juga disebut U-bolt atau kuku macan, adalah alat yang didesain untuk mengamankan ujung wire rope dengan membentuk eye loop atau lingkaran yang kuat tanpa metode permanen seperti pengelasan.

Secara umum, wire rope clip terdiri dari 3 bagian yang memiliki fungsi saling menopang, yaitu:

  • Dua buah mur: Mengencangkan U-bolt agar sambungan tetap kuat.
  • Saddle atau bantalan: Bagian yang menopang wire rope.
  • U-bolt atau baut U: Penjepit berbentuk U yang mengunci wire rope ke saddle.

Fungsi utama dari wire rope clip adalah membentuk dan mengunci eye loop pada ujung wire rope agar dapat dikaitkan dengan alat lifting lain, seperti shackle dan hook. Komponen ini memiliki berbagai ukuran dan bentuk untuk memenuhi sesuai kebutuhan.

Pada pemasangannya, terdapat prinsip yang dikenal dengan istilah “Never Saddle a Dead Horse”. Artinya, bagian saddle harus selalu dipasang di sisi live end (bagian wire rope yang menahan beban), sedangkan U-bolt di ujung tali yang tidak menerima beban.

Prinsip pemasangan ini merupakan langkah penting untuk menjaga keamanan dan keandalan saat proses pengangkatan beban.

Perbedaan dan Perbandingan Utama Clamp Wire Rope dengan Wire Rope Clips

Sekilas, clamp wire rope dan wire rope clip memiliki fungsi yang sama, yaitu untuk menjepit tali baja. Hal inilah yang membuat banyak orang menganggap dua komponen tersebut dapat saling menggantikan.

Kenyataannya, keduanya memiliki perbedaan di berbagai aspek, termasuk pada metode penyambungan. Clamp wire rope dirancang sebagai sambungan permanen, sedangkan wire rope clip digunakan untuk sambungan temporer sehingga lebih fleksibel

Selengkapnya, berikut adalah berbagai aspek perbedaan dari clamp wire rope dengan wire rope clip. Masing-masing dirancang dengan bentuk, cara kerja, tujuan, dan kapasitas penahanan beban yang berbeda.

Aspek Clamp Wire Rope Wire Rope Clip
Desain Umumnya terdiri dari plat penjepit yang dikencangkan menggunakan baut dan mur. Terdiri dari tiga komponen utama, yaitu U-bolt, saddle, dan dua buah mur sebagai pengencang.
Tujuan Penggunaan Digunakan untuk menjepit dan menggabungkan dua buah wire pada posisi sejajar, misalnya untuk menyambungkan kabel baja. Digunakan untuk membentuk dan mengunci eye loop pada ujung wire rope agar dapat dihubungkan dengan komponen lifting lain, seperti shackle, hook, atau thimble.
Pengaruh Terhadap Safe Working Load (SWL) Kekuatan sambungan tergantung pada desain clamp, material, ukuran wire rope, dan metode pemasangan. Disarankan untuk mengikuti spesifikasi pabrik agar kapasitas sambungan tetap aman. Umumnya sambungan tidak mempertahankan 100% kekuatan asli wire rope. Efisiensi bergantung pada jumlah clip, ukuran, jarak pemasangan, dan pengencangan yang benar.
Metode Sambungan Permanen Temporer atau dapat dibongkar
Fleksibilitas Tidak dirancang untuk dilepas kembali Fleksibel/mudah dilepas, dipasang ulang, dan disesuaikan

Clamp wire rope cocok digunakan untuk menyambung dua wire rope yang sejajar. Sementara itu, wire rope clip digunakan secara khusus untuk membentuk eye loop yang aman sebagai titik pengangkatan.

Penggunaan keduanya dengan standar industri juga menjadi langkah penting untuk menurunkan risiko kegagalan proses lifting dan keamanan pekerja.

Tips Aman Instalasi Tali Baja dan Kesalahan yang Harus Dihindari

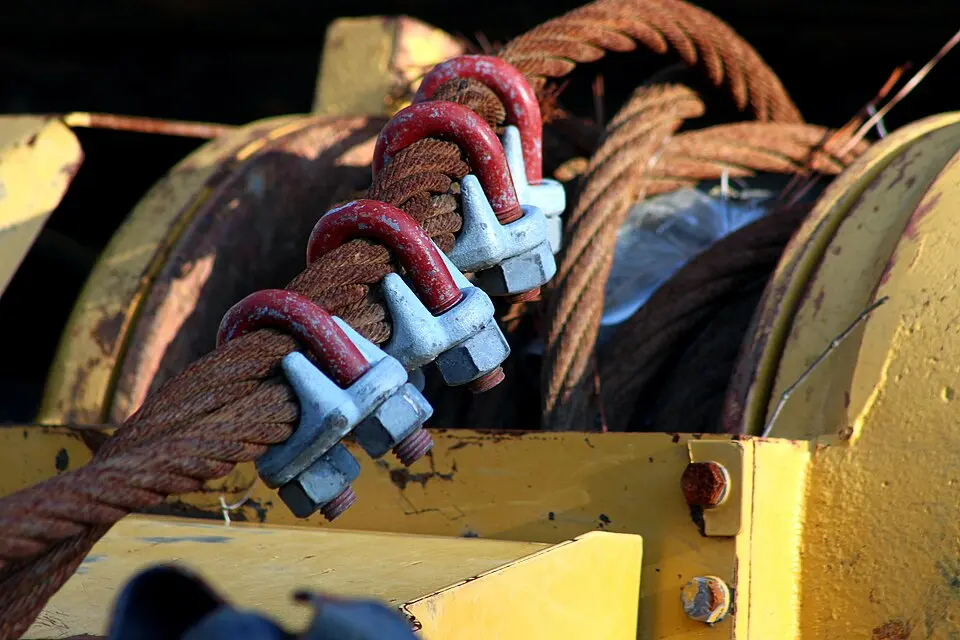

Sumber: Wikimedia Commons/Wasrts

Sangat penting untuk memperhatikan spesifikasi pabrikan terkait jumlah clips dan clamp yang harus dipasang berdasarkan diameter tali baja, beserta jarak spasinya. Berikut tips aman instalasi tali baja yang bisa Anda ikuti.

Perhatikan Jarak dan Jumlah

Dikutip dari Mazzella dan Elite Sales, penggunaan jumlah clips dan clamp dan jarak pemasangannya harus sesuai dengan rekomendasi pabrik. Clip dan clamp yang kurang dapat menurunkan efisiensi komponen hingga kegagalan saat proses pengangkatan beban. Hal ini dapat menghambat produktivitas dan berisiko kecelakaan kerja.

Lakukan Inspeksi dan Pengecekan Berkala

Getaran selama operasi, perubahan bahan, hingga faktor lingkungan dapat menyebabkan baut dan mur kendur seiring waktu. Inspeksi rutin dilakukan untuk mengecek jika ada mur dan baut yang perlu dikencangkan atau diganti saat sudah mengalami deformasi, korosi berlebihan, dan keausan.

Gunakan Thimble untuk Melindungi Eye Loop

Saat menggunakan wire rope clips untuk membuat simpul mata, gesekan langsung dengan beban dapat merusak helai kawat. Oleh karena itu, sangat disarankan untuk menggunakan pelindung tambahan. Anda bisa menggunakan thimble agar bentuk eye loop terjaga, distribusi beban lebih merata, dan kerusakan pada helai wire rope dapat diminimalisir.

Baca Juga: [Panduan Lengkap] Fungsi Thimble Sling pada Wire Rope Sling

Solusi Wire Rope Clip Andal Cuma Ada di Megajaya.co.id!

Memahami perbedaan clamp dan clips sangat penting untuk menyusun rigging plan yang aman dan sesuai standar industri. Meskipun sama-sama digunakan dalam instalasi wire rope, keduanya memiliki bentuk, tujuan penggunaan, dan aplikasi yang berbeda.

Kesalahan dalam memilih kedua komponen tersebut dapat mengurangi kekuatan sambungan, menurunkan Safe Working Load (SWL), hingga menyebabkan kegagalan operasional.

Jika Anda sedang mencari wire rope beserta clip-nya, Megajaya.co.id menyediakan berbagai produk tali baja dan perlengkapannya yang bisa disesuaikan dengan kebutuhan.

Kunjungi situs resmi Megajaya.co.id untuk menemukan informasi selengkapnya. Anda juga bisa menghubungi tim kami via WhatsApp jika ingin melakukan kustomisasi dan konsultasi untuk kebutuhan proyek heavy duty.

FAQ

1. Apakah clamp dan clips itu sama?

Tidak. Pada dasarnya, clamp digunakan untuk menjepit dan menggabungkan dua bagian tali baja dalam posisi sejajar, misalnya penyambungan pada lintasan lurus. Sementara itu, clip digunakan untuk membentuk dan mengunci eye loop (simpul mata) pada ujung wire rope agar dapat dipasangkan dengan perlengkapan lifting lain.

2. Bagaimana cara menentukan ukuran wire rope clips?

Ukuran wire rope clips harus sama dengan diameter wire rope agar gaya jepit bekerja secara optimal. Pastikan clip yang dipakai sesuai dengan rekomendasi dan standar pabrikan.

3. Berapa jarak ideal pemasangan wire rope clips?

Tergantung diameter wire rope. Jarak pemasangan wire rope clips umumnya mengikuti spesifikasi pabrikan dan standar industri untuk menjaga kekuatan sambungan.
