Perhitungan Panjang Wire Rope untuk Crane and Winch

Posted by author-avatar

Dalam operasional alat berat, seperti crane and winch, wire rope merupakan komponen vital yang menentukan keselamatan dan efisiensi kerja. Banyak operator dan teknisi sering menghadapi situasi ketika panjang wire rope tidak sesuai kebutuhan, yang akhirnya berdampak pada performa alat secara keseluruhan.

Jika wire rope terlalu pendek, beban bisa gagal terangkat dengan aman. Sebaliknya, jika terlalu panjang, lilitan pada drum bisa tidak rapi, memicu keausan hingga kerusakan mekanis.

Oleh karena itu, penting untuk memahami cara menghitung panjang wire rope dengan tepat untuk keperluan instalasi maupun penggantian. Artikel ini akan membantu Anda memahami rumus praktis, faktor teknis, serta pertimbangan keamanan dalam menentukan panjang wire rope yang ideal.

Mengapa Perhitungan Panjang Wire Rope Harus Akurat?

Dalam dunia industri, kesalahan kecil dalam dimensi dapat berujung pada risiko besar. Perhitungan panjang wire rope yang tepat berkaitan langsung dengan keselamatan kerja.

Menurut standar industri seperti ISO 4309, pengukuran dan penggunaan wire rope yang akurat sangat penting untuk mencegah kegagalan operasional dan menjaga keamanan lingkungan kerja. Kesalahan panjang dapat menyebabkan distribusi beban yang tidak merata, yang berpotensi menimbulkan kecelakaan serius.

Selain itu, akurasi panjang juga memengaruhi umur pakai komponen. Wire rope yang tidak sesuai dapat mempercepat keausan pada drum dan sheave akibat tekanan berlebih.

Laman Mazzella Companies menjelaskan bahwa tekanan antara rope dan drum sangat dipengaruhi oleh diameter dan konfigurasi sehingga kesalahan dimensi dapat mempercepat deformasi dan kelelahan material.

Dengan perhitungan yang tepat, Anda dapat menjaga performa alat tetap optimal sekaligus mengurangi biaya maintenance.

Komponen Penting dalam Menghitung Kapasitas Drum

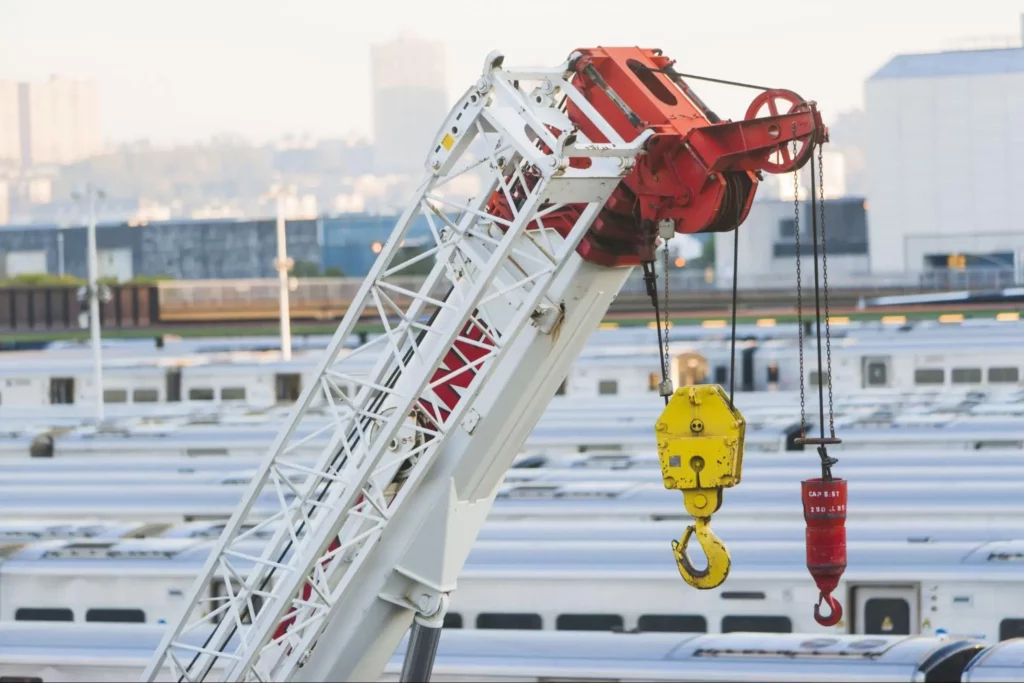

Sumber: Envato/FastSpeedsImagery

Untuk menghitung panjang wire rope secara akurat, Anda perlu memahami beberapa variabel utama yang berkaitan dengan drum dan rope itu sendiri. Setiap komponen memiliki pengaruh langsung terhadap hasil akhir perhitungan.

Diameter Drum (D)

Diameter drum menentukan keliling lilitan wire rope. Semakin besar diameter drum, semakin panjang rope yang dibutuhkan untuk setiap putaran.

Lebar Drum (B atau L)

Lebar drum juga berperan dalam menentukan jumlah lilitan per layer, yang akan memengaruhi total panjang rope yang dapat ditampung.

Diameter Wire Rope (d)

Diameter rope harus diukur secara akurat menggunakan alat, seperti caliper, untuk memastikan kompatibilitas dengan sistem. Diameter yang tidak sesuai dapat menyebabkan ketidakseimbangan lilitan dan meningkatkan risiko kerusakan.

Tinggi Flange Drum (H)

Tinggi flange drum menentukan batas maksimum lilitan. Flange berfungsi mencegah rope keluar dari drum sehingga perhitungannya harus mempertimbangkan ruang aman agar lilitan tetap stabil selama operasi.

Rumus Praktis Menghitung Panjang Wire Rope pada Drum

Rumus yang umum digunakan dalam industri untuk menghitung panjang wire rope pada drum adalah sebagai berikut:

𝐿=(𝐴+𝐵)×𝐴×𝐶×𝐾

Keterangan:

  • A = jumlah layer lilitan
  • B = jumlah lilitan per layer
  • C = keliling drum
  • K = faktor koreksi

Rumus ini membantu memperkirakan panjang wire rope berdasarkan konfigurasi drum dan jumlah lilitan.

Sebagai contoh, jika sebuah drum memiliki diameter 500 mm dengan 3 layer lilitan dan masing-masing layer berisi 20 lilitan, maka panjang wire rope akan meningkat secara signifikan seiring bertambahnya layer karena diameter efektif bertambah.

Perlu dipahami bahwa hasil perhitungan ini bersifat estimasi. Dalam praktiknya, teknisi sering menambahkan toleransi tertentu untuk faktor eksternal, seperti elongasi. Perlu Anda ketahui, wire rope dapat mengalami pemanjangan akibat beban, baik secara elastis maupun permanen, sehingga panjangnya bisa berubah selama penggunaan.

Faktor Keamanan dan Sisa Lilitan

Faktor keamanan (safety factor) kerap kali diabaikan, padahal memiliki dampak besar terhadap keselamatan.

Salah satu prinsip penting dalam menjamin keamanan ketika bekerja dengan wire rope adalah konsep dead turns, yaitu menyisakan minimal 2–3 lilitan pada drum saat rope terulur penuh.

Tujuannya adalah menjaga agar ujung rope tetap terkunci dengan aman dan tidak menerima beban langsung. Tanpa sisa lilitan ini, risiko slip atau lepas dari drum akan meningkat.

Selain itu, penting juga untuk memahami parameter seperti Safe Working Load (SWL) dan Working Load Limit (WLL). WLL menunjukkan batas beban aman yang dapat diaplikasikan pada sling, sementara SWL mempertimbangkan kondisi operasional secara keseluruhan.

Dengan memperhitungkan faktor ini, Anda dapat memastikan wire rope bekerja dalam batas aman yang direkomendasikan.

Baca Juga: Jenis Kerusakan Wire Rope: Cara Inspeksi, Kriteria Penggantian, & Pencegahan

Tips Memilih Wire Rope yang Tepat untuk Crane and Winch

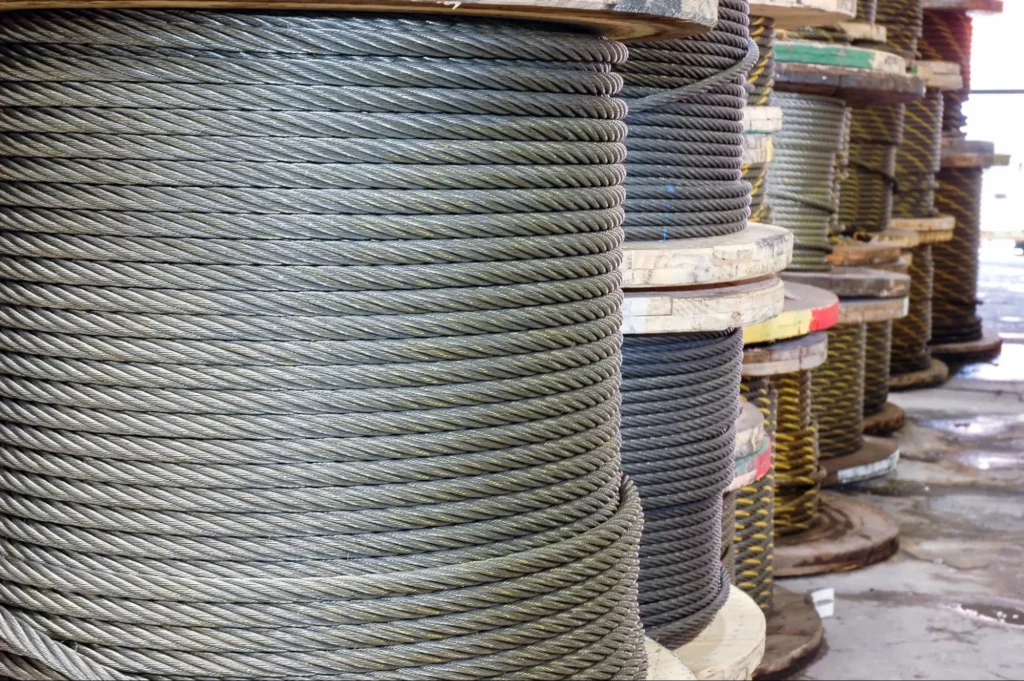

Sumber: Envato/Image-Source

Pemilihan wire rope yang tepat akan mendukung hasil perhitungan dan meningkatkan performa kerja secara keseluruhan. Pertimbangkan hal-hal berikut sebelum melakukan pembelian:

  • Konstruksi Wire Rope

Konstruksi wire rope menjadi salah satu pertimbangan utama. Misalnya, tipe 6×36 atau 6×37 dikenal memiliki fleksibilitas tinggi dan cocok untuk aplikasi crane.

Sementara itu, konstruksi dengan IWRC (Independent Wire Rope Core) menawarkan kekuatan lebih tinggi dan tahan terhadap tekanan sehingga ideal untuk aplikasi berat seperti winch industri. Jenis core juga sangat memengaruhi kekuatan dan stabilitas rope.

  • Lingkungan Kerja

Lingkungan kerja juga perlu diperhatikan. Kondisi lingkungan seperti suhu dan kelembapan dapat memengaruhi umur pakai wire rope secara signifikan.

Jika digunakan di area dengan kelembapan tinggi atau paparan bahan kimia, wire rope dengan lapisan galvanis lebih disarankan karena memiliki ketahanan terhadap korosi.

Dapatkan Wire Rope Kualitas Terbaik di Mega Jaya

Perhitungan panjang wire rope merupakan langkah penting yang tidak boleh diabaikan dalam operasional crane and winch. Dengan memahami komponen drum, rumus perhitungan, serta faktor keamanan, Anda dapat memastikan sistem bekerja secara optimal dan aman.

Setelah memahami pentingnya perhitungan panjang dan spesifikasi wire rope, langkah berikutnya adalah memastikan Anda menggunakan produk dengan kualitas yang benar-benar dapat diandalkan di lapangan.

Jika Anda membutuhkan wire rope berkualitas untuk keperluan angkat beban berat pada sistem crane and winch, pilih supplier tepercaya seperti Mega Jaya.

Di Mega Jaya, Anda bisa menemukan berbagai pilihan wire rope dengan standar kualitas industri yang dirancang untuk ketahanan tinggi, presisi, dan umur pakai yang lebih panjang. Produk yang tersedia juga telah melalui uji kelayakan sehingga Anda tidak perlu ragu soal reliabilitasnya dalam penggunaan jangka panjang.

Temukan pilihan wire rope terbaik untuk kebutuhan Anda dengan mengecek katalog lengkap di website Mega Jaya.

Jika Anda masih mempertimbangkan spesifikasi yang paling sesuai, konsultasi dengan tim Mega Jaya untuk mendapatkan rekomendasi yang lebih akurat sesuai kebutuhan di lapangan.

FAQ

1 roll wire rope berapa meter?

Panjang 1 roll wire rope bervariasi tergantung produsen dan spesifikasi, tetapi umumnya berkisar antara 100–1000 meter. Beberapa produsen menyediakan panjang custom sesuai kebutuhan proyek sehingga penting untuk memastikan spesifikasi sebelum pembelian agar sesuai dengan sistem crane atau winch yang digunakan.

Bagaimana cara menghitung kapasitas tali kawat?

Kapasitas tali kawat dihitung berdasarkan breaking load yang kemudian dibagi dengan safety factor untuk mendapatkan nilai WLL atau SWL. Faktor seperti diameter, konstruksi, dan material sangat memengaruhi hasil perhitungan sehingga data teknis dari pabrikan harus selalu dijadikan acuan.

Cara menghitung SWL sling?

SWL sling dihitung dengan membagi breaking strength dengan faktor keamanan yang biasanya berkisar antara 4–6 tergantung aplikasi. Perhitungan ini harus mempertimbangkan kondisi kerja, sudut pengangkatan, dan jenis sling untuk memastikan keamanan operasional.
