Chain Block: Panduan Lengkap Fitur, Cara Instalasi, Cara Kerja Yang Tepat
Chain block adalah alat mekanis pengangkat barang manual tanpa listrik yang beroperasi menggunakan sistem roda bergerigi, pulley, dan rantai. Fungsi utamanya adalah mengangkat beban berjarak rendah secara vertikal di berbagai industri, dengan kapasitas mulai dari 0,5 ton hingga 30 ton. Penggunaannya sangat fleksibel dan minim perawatan, namun membutuhkan inspeksi keselamatan rutin untuk mencegah risiko kerja.
Lifting Equipment merupakan salah satu alat yang sering digunakan untuk media pengangkatan beban, dimana chain block merupakan salah satu alat yang bisa digunakan. Artikel ini akan membantu anda lebih memahami apa itu chain block, baik itu dari kelebihan dan kekurangannya, hingga cara merawat dan menggunakan chain block. Simak selengkapnya!
Apa itu Chain Block?
Chain block (atau takel) merupakan lifting equipment sederhana berskala kecil hingga besar yang dioperasikan dengan tenaga manusia secara manual. Alat ini difungsikan untuk memindahkan atau mengangkat benda yang sangat berat dari satu tempat ke tempat lain untuk meringankan pekerjaan fisik.
Di Mana Saja Chain Block Diaplikasikan?
Karena kemampuannya mengangkat beban masif secara aman, chain block umum digunakan di berbagai sektor, antara lain:
-
Industri Konstruksi: Digunakan untuk memindahkan beton, semen, dan peralatan konstruksi ke tingkat yang lebih tinggi.
-
Industri Manufaktur: Diaplikasikan untuk mengangkat mesin industri maupun bahan baku mentah.
-
Industri Perkapalan: Dipakai di area dock kapal untuk mengangkat kargo, seringkali diintegrasikan dengan fixed hoist crane.
-
Industri Minyak dan Gas: Digunakan untuk mengangkat pipa-pipa berat untuk kebutuhan pengeboran minyak.
-
Perbengkelan/Garasi: Sering dimanfaatkan untuk memudahkan mekanik saat melepas blok mesin mobil.
Perbandingan Kelebihan dan Kekurangan Chain Block
Sebelum memutuskan penggunaan chain block, penting untuk mempertimbangkan karakteristik operasionalnya:
| Keunggulan | Keterbatasan |
|---|---|
| Dapat digunakan kapan saja dan di mana saja karena tidak membutuhkan listrik. | Hanya mampu mengangkat beban dengan kecepatan standar, tidak cocok untuk pekerjaan terburu-buru. |
| Mudah dirawat karena komponen rantainya dapat diganti jika mengalami kerusakan. | Tidak dapat diaplikasikan untuk fungsi mengikat atau menarik barang. |
| Kecepatan angkat benda bisa disesuaikan dengan tingkat kecepatan tarik operator. | Pengangkatan terbatas hanya pada posisi vertikal (tegak lurus). |
| Fleksibel untuk diaplikasikan secara bersamaan dengan perangkat hoist dan crane. | Rantai berpotensi menjadi kusut dan terlilit jika ditarik secara asal-asalan. |

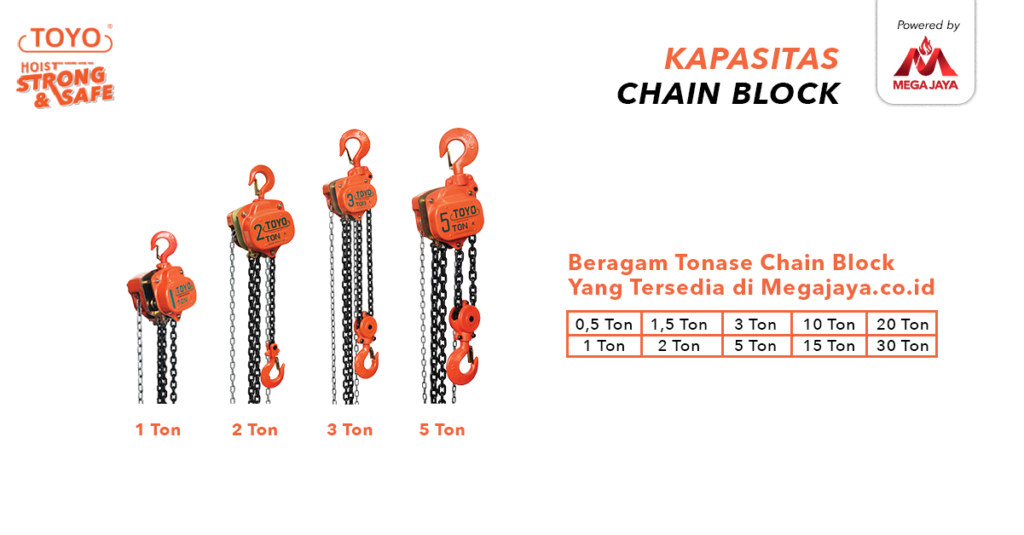

Berapa Saja Pilihan Kapasitas Chain Block?
Alat ini memiliki beragam kapasitas tonase yang harus disesuaikan dengan massa barang yang akan diangkat. Secara umum, kapasitas yang tersedia di pasaran meliputi:
Kapasitas Kecil hingga Sedang (0,5 Ton – 3 Ton)
Chain block dalam rentang kapasitas ini sangat sering dijumpai di pasaran dan ideal untuk memenuhi kebutuhan bengkel maupun industri ringan. Berikut adalah rincian perbedaannya:
-
Chain Block 1 Ton: Ukuran ini adalah salah satu kapasitas angkat yang paling umum kita jumpai. Takel 1 ton dirancang untuk mengangkat beban di bawah 1 ton dengan mudah, sehingga kerap kali menjadi andalan utama untuk berbagai keperluan di perbengkelan.
-
Chain Block 2 Ton: Jika Anda membutuhkan daya angkat yang lebih besar dari 1 ton, tipe ini adalah solusinya. Meskipun cara kerjanya tidak jauh berbeda dari tipe 1 ton, chain block 2 ton dibekali dengan rantai yang lebih besar agar mampu menahan beban yang lebih berat. Keunggulan lainnya, tipe 2 ton mempunyai casing yang lebih tebal. Desain ini secara keseluruhan memperkuat struktur alat, meningkatkan ketahanan terhadap benturan, serta melindungi komponen internal agar fungsinya berjalan maksimal.
-
Chain Block 3 Ton: Alat angkat berkapasitas 3 ton juga sangat populer di pasaran. Perlu diketahui bahwa untuk chain block dengan kapasitas di bawah 3 ton, pilihannya sangat spesifik dan berurutan (mulai dari 0,5 ton, 1 ton, hingga 2 ton). Namun, ketika kapasitasnya sudah mencapai 3 ton ke atas, lompatan daya angkatnya menjadi lebih luas. Sebagai contoh, jika Anda memiliki barang seberat 3,25 ton, Anda tidak akan menemukan chain block berkapasitas 3,25 ton di pasaran. Untuk mengangkat beban tersebut, Anda diwajibkan untuk langsung menggunakan chain block dengan kapasitas 5 ton.
Kapasitas Besar (5 Ton – 30 Ton)
Tentu saja fungsi chain block dengan Chain Block 5 ton penggunaannya bisa dijumpai di industri-industri berskala besar yang biasanya berurusan dengan material atau produk yang bervolume dan bermassa besar seperti konstruksi ataupun perkapalan. Chain block 5 ton bukanlah chain block dengan kapasitas terbesar, masih ada chain block ukuran besar lainnya seperti 10 Ton, 15 Ton, 20 Ton, hingga 30 Ton yang bisa Anda sesuaikan dengan kebutuhan.
Baca Juga: Cari Tahu Jenis dan Fungsi Chain Block Berdasarkan Tonasenya disini
7 Fitur Keamanan dan Performa pada Chain Block
Sistem pada chain block didukung oleh berbagai fitur canggih untuk menjamin kelancaran dan keselamatan kerja:
-
Automatic Double Pawl Braking System: Sistem pengereman dengan dua pelatuk (pawl) yang saling mem-backup jika salah satunya rusak.
-
Load Chain Guide Mechanism: Mekanisme penahan rantai yang membatasi beban agar tidak melebihi tonase maksimal perangkat.
-
Grade 80 Load Chain: Menggunakan material rantai baja paduan berkualitas premium, berkekuatan tinggi, dan didesain anti putus .
-
Rust Proof Coating: Dilapisi pelindung bubuk anti korosif agar tidak mudah berkarat walau digunakan di luar ruangan.
-
High Strength Alloy Steel Gear: Roda gigi berbahan alloy steel baja yang meringankan tarikan manual saat mengulur dan mengangkat beban.
-
Special Pitch Length: Memodifikasi sifat mekanik baja paduan khusus untuk menghemat gaya tarik dari operator.
-
Pin Type Chain Stop: Pin pengunci yang berfungsi memberhentikan rantai secara instan untuk jaminan keamanan.
Bagaimana Cara Instalasi Chain Block?
Metode instalasi sangat bergantung pada tonase alat pengangkat itu sendiri:
-
Instalasi Tonase Kecil: Dapat dikaitkan pada Tripod Hoist, yaitu dudukan portabel dari baja atau aluminium yang tingginya dapat disesuaikan dan bisa dilipat untuk kemudahan penyimpanan .
-
Instalasi Tonase Besar: Membutuhkan plain trolley yang digantungkan pada kerangka besar seperti Gantry Crane (konstruksi tiang kaki dengan roda untuk pergudangan/pelabuhan) atau Hoist Crane (menggunakan kawat/tali pada drum penggulung) .
Perhatian Khusus dan Risiko Penggunaan Chain Block
Meskipun pengoperasian chain block manual terlihat sederhana, alat ini memiliki risiko kecelakaan yang tinggi jika terjadi kegagalan penahanan beban. Sebagian besar insiden kerja disebabkan oleh kelebihan muatan (overload) dan kesalahan instalasi.
Oleh karena itu, pengoperasian wajib dilakukan oleh operator atau rigger yang kompeten. Ketahui potensi risiko dan hal-hal yang wajib diperiksa sebelum mulai mengangkat beban:
1. Potensi Risiko Kecelakaan Kerja
-
Beban Terjatuh: Sering terjadi akibat distribusi beban yang miring/tidak merata, getaran berlebihan saat menarik, atau pemilihan rantai yang salah.
-
Cedera Fisik Fatal: Terdapat risiko jari/tangan terjepit, tubuh remuk akibat tertimpa barang, kaki tersangkut rantai berat, hingga luka robek akibat serutan logam tajam pada rantai.
-
Kegagalan Mekanis: Melemahnya kapasitas alat akibat pin sambungan lepas, rantai terpelintir, atau korosi.
2. Pengecekan Wajib Sebelum Penggunaan (Pre-Check)
-
Kondisi Rantai: Jangan pernah menggunakan rantai yang sudah berkarat, bengkok, kaku, lemah sambungannya, atau rusak secara fisik.
-
Kait Pengaman: Pastikan kait pengangkat (hook) memiliki kait pengaman yang berfungsi dengan baik.
-
Pin dan Pelumasan: Cek kembali pin penghubung agar tidak salah pasang atau longgar, serta pastikan pelumasan sambungan sudah memadai.
-
Kesesuaian Alat: Hindari ketidaksejajaran kontrol dan pastikan Anda tidak salah memilih kapasitas tonase chain block.
Baca Juga: Cara Kerja dan Cara Inspeksi Chain Block
Panduan Keselamatan: Do’s & Don’ts
Kegagalan operasional alat angkat dapat menimbulkan risiko fatal, seperti beban terjatuh atau anggota tubuh terjepit. Ikuti panduan keselamatan berikut:
Yang Harus Dilakukan (Do):
-
Lakukan test load terlebih dahulu sebelum mengangkat beban yang sebenarnya.
-
Pastikan posisi barang tegak lurus secara vertikal terhadap penarik rantai.
-
Gunakan alat pelindung diri (APD) lengkap saat mengoperasikan rantai.
-
Pastikan pengait memiliki kait pengaman (safety latch).
Yang Dilarang Keras (Don’ts):
-
Mengangkat barang melampaui batas beban kerja aman (Safe Working Load).
-
Membiarkan beban yang diangkat dalam posisi miring atau berayun tanpa pengawasan.
-
Menyentak beban secara tiba-tiba yang dapat merusak mekanik alat.
-
Menggunakan perangkat ini untuk mengangkat, mengangkut, atau menopang manusia.
Cara Merawat Chain Block Agar Tahan Lama
Inspeksi yang dilakukan secara rutin adalah kunci untuk menjaga fungsi perangkat secara optimal:
-
Periksa Fisik Rantai & Hook: Ganti rantai jika terlihat peregangan, kaku, kusut, atau berkarat . Pastikan kait (hook) atas dan bawah tidak retak atau terpelintir akibat beban berlebih.
-
Inspeksi Mekanik (Gear): Lakukan pengecekan apabila alat mengeluarkan bunyi keras saat ditarik, atau jika ditemukan gear yang loss.
-
Pelumasan Gear Box: Cek secara berkala volume dan kekentalan pelumas pada area gear box.
-
Penyimpanan yang Benar: Jika tidak digunakan, bersihkan alat dan simpan dalam kondisi kering untuk mencegah korosi.
Rekomendasi Chain Block Berkualitas: Toyo
Untuk menunjang pekerjaan industri yang berat, ketangguhan material alat menjadi pertimbangan utama. Chain block merk Toyo dirancang dari material berkualitas premium untuk daya tahan ekstra.
Anda bisa mendapatkan varian tonase lengkap chain block Toyo dengan harga kompetitif melalui Mega Jaya sebagai distributor resminya. Pembelian di distributor resmi juga akan mengamankan investasi Anda dengan dukungan garansi servis selama 5 tahun penuh.
